W skrócie
Spawanie naczep Feldbinder ze stali nierdzewnej (304L, 316L) wykonujemy spawaczami certyfikowanymi wg ISO 9606-1, metodą TIG, z drutem 308L/316L o atescie materiałowym. Po spawaniu zawsze następuje szlifowanie, pasywacja kwasem azotowym i - dla naczep spożywczych - świadectwo czystości. Baza: Chorula k. Opola. Zakres obejmuje naprawy powypadkowe i prace przy rewizji TDT .

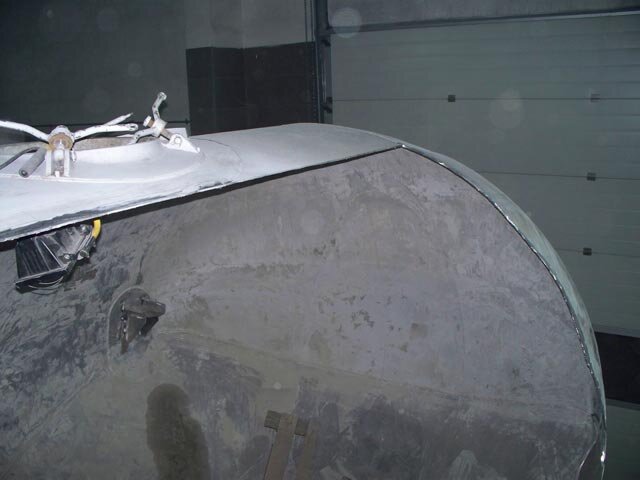

Spawanie stali nierdzewnej Feldbinder — specjalistyczna usługa
Naczepy Feldbinder ze stali nierdzewnej (304L, 316L) to konstrukcje wymagające specjalistycznych procedur spawalniczych. PHS Magnum dysponuje certyfikowanymi spawaczami ISO 9606-1, narzędziami i materiałami dodatkowymi wszystkimi atestowanymi. Spawanie płaszcza zbiornika prowadzimy w hali, gdzie możemy zapewnić czystość, gaz formujący i kontrolowane warunki - to warunek powtarzalnej jakości spoiny i poprawnej rewizji TDT po naprawie.
Materiały i procedury
Stal 304L (1.4307)
- Najpopularniejsza dla EUT
- Skład: 18% Cr, 10% Ni, niska zawartość węgla (L = Low Carbon, <0.030%)
- Odporna na korozję w środowiskach łagodnych (food-grade, większość chemii)
- Drut spawalniczy: ER308L (typowo) lub 308LSi (z krzemem dla lepszej płynności)
Stal 316L (1.4404)
- Dla aplikacji z większymi wymaganiami antykorozyjnymi
- Dodatek 2-3% Mo (molibdenu) — odporność na korozję wżerowa
- Stosowana w środowiskach z chlorkami, kwasami organicznymi
- Drut spawalniczy: ER316L lub 316LSi
304L vs 316L — dobór materiału i drutu
| Cecha | 304L (1.4307) | 316L (1.4404) |
|---|---|---|
| Pierwiastek kluczowy | 18% Cr, 10% Ni | + 2-3% Mo (molibden) |
| Odporność na chlorki | umiarkowana | podwyższona (korozja wżerowa) |
| Typowe zastosowanie | food-grade, łagodna chemia | chemia agresywna, kwasy organiczne |
| Drut dodatkowy | ER308L / 308LSi | ER316L / 316LSi |
| Pasywacja po spawaniu | wymagana | wymagana |
Dobór drutu zawsze pod materiał płaszcza - drut musi mieć skład zbliżony lub bogatszy w pierwiastki stopowe, nigdy uboższy. Szczegóły czyszczenia i odtwarzania powłoki pasywnej opisuje wpis stal nierdzewna - czyszczenie i pasywacja .
Drut do spawania
Każda dostawa drutu z atestem materiałowym 3.1 (EN 10204) — potwierdzeniem składu chemicznego i właściwości mechanicznych. Magazynowanie w suchych warunkach (drut higroskopijny, wilgoć może powodować porowatość spawu).
Gazy osłonowe
- Argon czysty (4.6 lub 5.0) — standardowy dla TIG stali nierdzewnej
- Argon + 2% H2 — dla niektórych aplikacji TIG (lepsza penetracja)
- Argon + 1-3% O2 — dla MIG/MAG (lepsza stabilność łuku)
Procedura WPS (Welding Procedure Specification)
Każda naprawa spawalnicza zbiornika TDT-obowiązanego wykonywana jest zgodnie z WPS zatwierdzonym dla danej naczepy. WPS określa:
- Materiały (podstawowy + dodatkowy)
- Metodę spawania (TIG 141 / MIG-MAG 135)
- Parametry (prąd, napięcie, prędkość przemieszczania)
- Gaz osłonowy + przepływ
- Pozycję spawania (PA, PB, PC…)
- Temperaturę wstępnego podgrzewania (zazwyczaj nie wymagana dla 304L/316L)
- Sekwencję spawania (przy długich szwach)
Kontrola jakości spawów
Po każdym spawaniu — kontrola wzrokowa (VT). Dla zbiornika ciśnieniowego dodatkowe NDT:
- PT (Penetrant Testing) — wybicie penetracyjne dla stali nierdzewnej (paramagnetycznej)
- RT (Radiografia) — rentgen spawów dla największych odpowiedzialności (np. szwy konstrukcji ciśnieniowej zewnętrznej)
- VT po obróbce — dla wykrycia ewentualnych nieszczelności mikropęknięć
Pasywacja po spawaniu
Wysokie temperatury spawania (1200-1400°C w jeziorku spawalniczym) niszczą warstwę pasywną stali nierdzewnej w okolicach spawu (HAZ — Heat Affected Zone). Bez pasywacji ta strefa pozostaje wrażliwa na korozję.
Procedura pasywacji PHS Magnum
- Szlifowanie spawów do gładkości Ra ≤ 0.8 µm (czasem ≤ 0.4 µm dla najwyższych wymagań)
- Czyszczenie — usunięcie tłuszczu, oleju, brudów (alkoholem izopropylowym)
- Pasywacja chemiczna — zastosowanie kwasu azotowego (HNO3, 20-50% w wodzie) na powierzchnie spawów i HAZ. Czas reakcji 30-60 min zależnie od stężenia
- Płukanie wodą demineralizowaną
- Suszenie sprężonym powietrzem suchym
- Test passive layer (opcjonalny) — pomiar potencjału korozyjnego, test żelazicyjanu potasu (test koloryzacyjny)
- Dokumentacja — protokół pasywacji w aktach naczepy
Świadectwo czystości
Po naprawie spawalniczej naczepy spożywczej wystawiamy świadectwo czystości zawierające:
- Identyfikacja naczepy (model, VIN, numer rejestracyjny)
- Zakres napraw spawalniczych
- Zastosowane materiały dodatkowe (drut, gaz)
- Procedury WPS użyte
- Wyniki NDT (PT, RT jeśli wykonane)
- Pasywacja wykonana (data, stężenie, czas)
- Pomiar chropowatości Ra
- Test szczelności
- Podpis spawacza (z numerem certyfikatu ISO 9606-1)
- Podpis kierownika serwisu PHS Magnum
Dokument wymagany przez odbiorców produktów spożywczych — bez świadectwa nie powinno wracać do służby food-grade.
Najczęstsze zakresy napraw spawalniczych Feldbinder
| Typ naprawy | Czas | Zakres |
|---|---|---|
| Drobne mikropęknięcia powierzchni (HAZ) | 1-2 dni | Szlifowanie + spawanie + pasywacja |
| Naprawa szwu wzdłużnego zbiornika | 2-3 dni | Spawanie + RT + pasywacja |
| Wymiana fragmentu blachy zbiornika | 4-7 dni | Wycięcie + nowy fragment + spawanie kółkowe + RT + pasywacja |
| Naprawa powypadkowa (większe uszkodzenia) | 7-14 dni | Pełen cykl: prostowanie + spawanie + NDT + pasywacja + lakierowanie + rewizja TDT |
