Wstęp
Zawór zwrotny pilnuje, by powietrze i materiał w linii pneumatycznej silonaczepy Feldbinder płynęły tylko w jednym kierunku — i żeby przy spadku ciśnienia nie cofały się do sprężarki ani do toru rozładunku. W naczepach poziomych serii EUT zawory zwrotne pracują w obwodzie napowietrzania i rozładunku pneumatycznego; w silosach uchylnych serii KIP (Kippsilo), gdzie zbiornik jest hydraulicznie podnoszony, a rozładunek wspomagany ciśnieniowo, poprawne działanie zaworów zwrotnych jest warunkiem stabilnego ciśnienia w całym torze.
Z perspektywy serwisu Feldbinder ważny jest nie tylko dobór typu (prosty Europa vs kątowy typu Y) i materiału (mosiądz uniwersalnie, stal nierdzewna do wersji food-grade EUT 316L), ale też możliwość naprawy zamiast wymiany całego elementu. Dlatego prowadzimy kompletne zestawy naprawcze i pojedyncze części składowe zaworów kątowych. PHS Magnum dobiera zawór do realnej armatury danego egzemplarza.
Charakterystyka i materiały

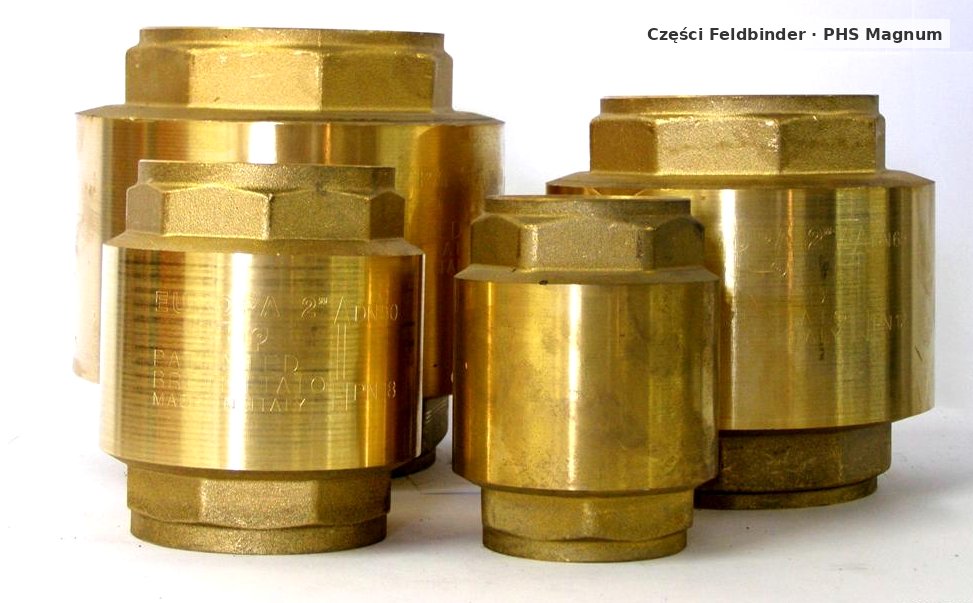

Zawory zwrotne proste — typ Europa
| Cecha | Wartość |
|---|---|
| Zastosowanie | Uniwersalne |
| Materiał | Mosiądz |
| Uszczelnienie | NBR |
| Temperatura pracy | max. 100°C |
| Rozmiar DN (mm) | 25, 40, 50, 65, 80 |
| Gwint wewnętrzny (cale) | 1", 1 1/2", 2", 2 1/2", 3" |
Zawory zwrotne kątowe (skośne) — konstrukcja typu Y
| Cecha | Wartość |
|---|---|
| Zastosowanie | Uniwersalne |
| Materiał | Mosiądz / stal nierdzewna |
| Uszczelnienie | Silikonowe |
| Rozmiar DN (mm) | 25, 40, 50, 65, 80 |
| Gwint wewnętrzny (cale) | 1", 1 1/2", 2", 2 1/2", 3" |
Zestawy naprawcze do zaworów kątowych
| Element | Materiał |
|---|---|
| Sprężyna | Stal nierdzewna |
| Suwak (grzybek) | Stal nierdzewna / mosiądz, z uszczelnieniem silikonowym |
| Pokrywa (kapturek) | Mosiądz |
Zestawy dostępne w każdym rozmiarze; każdy element również osobno.
Rozmiary i typy
Oba typy dostępne są w tym samym typoszeregu DN / gwint wewnętrzny:
| Rozmiar DN (mm) | Gwint wewnętrzny (cale) |
|---|---|
| 25 | 1" |
| 40 | 1 1/2" |
| 50 | 2" |
| 65 | 2 1/2" |
| 80 | 3" |
- Typ Europa (prosty): mosiądz + NBR, do 100°C.
- Typ Y (kątowy/skośny): mosiądz lub stal nierdzewna + silikon.
- Zestawy naprawcze: w każdym rozmiarze (od 1" do 3"), z możliwością zakupu elementów osobno (sprężyna, suwak, pokrywa).
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT (pozioma, niewywrotna) — zawory zwrotne w obwodzie napowietrzania i rozładunku pneumatycznego; dla wersji food-grade ze stali nierdzewnej 316L preferujemy wykonanie nierdzewne z uszczelnieniem silikonowym.
- KIP (Kippsilo, uchylna) — przy rozładunku ciśnieniowym z hydraulicznie podniesionym zbiornikiem sprawny zawór zwrotny chroni przed cofaniem ciśnienia; dobór z odpowiednim zakresem temperatury i materiałem.
Rozmiar i gwint dobieramy do armatury danego egzemplarza w ramach typoszeregu DN25–DN80 (gwint 1"–3"); przy zamówieniu prosimy o podanie aktualnie montowanego zaworu. Pełen katalog: części zamienne.
Najczęstsze problemy w silonaczepach Feldbinder
Z praktyki serwisowej silonaczep Feldbinder najczęstsze usterki zaworów zwrotnych to:
- Cofanie powietrza/materiału przy zamknięciu — najczęściej zużyte uszczelnienie suwaka (silikon) lub osłabiona sprężyna; rozwiązanie: zestaw naprawczy zamiast wymiany całego zaworu.
- Zacinanie się grzybka wskutek osadu lub korozji — czyszczenie i wymiana suwaka; w mediach wilgotnych warto przejść na wykonanie nierdzewne.
- Praca poza zakresem temperatury — typ Europa pracuje do max. 100°C; przekroczenie skraca żywotność uszczelnienia NBR.
- Korozja korpusu mosiężnego przy transporcie agresywnych mediów — w wersjach food-grade EUT 316L wskazany korpus nierdzewny.
- Nieszczelność pod kapturkiem — wymiana pokrywy (kapturka) mosiężnego z zestawu.
Nie podajemy zmyślonych liczb żywotności — interwał wymiany zależy od medium, ciśnienia i częstotliwości pracy. Diagnostykę i wymianę wykonujemy w ramach serwisu silonaczep.
Dostępność i dostawa
Magazyn PHS Magnum w Chorule k. Opola prowadzi zawory zwrotne proste i kątowe oraz zestawy naprawcze. Pojedyncze elementy (sprężyny, suwaki, pokrywy) i rozmiary specjalne sprowadzamy z dostawy bezpośredniej. Dostawa kurierem na terenie Polski i do krajów DACH.
