Wstęp
W silonaczepach Feldbinder — zarówno w poziomej, niewywrotnej linii EUT, jak i w uchylanym silosie ciśnieniowym KIP (Kippsilo) — rozładunek odbywa się pneumatycznie, pod ciśnieniem roboczym sprężonego powietrza. Każda taka instalacja musi mieć pewną ochronę przed cofaniem się medium z powrotem do układu zasilania. Tę rolę pełni zawór zwrotny dyskowy typu RV (odpowiednik Gestra RK41), montowany w zabudowie międzykołnierzowej.
Specyfika Feldbinder polega na tym, że instalacja ciśnieniowa EUT i KIP jest gęsto orurowana: zawory zwrotne pojawiają się w linii napowietrzania, w odgałęzieniach do czopów rozładunkowych (EUT) oraz w obwodzie wspomagania uchylania (KIP). Im więcej punktów połączeń, tym większe znaczenie ma sprawny, szczelny zawór zwrotny — pojedyncza nieszczelność potrafi rozłożyć ciśnienie rozładunku na całej trasie pneumatycznej i wydłużyć czas opróżniania silosa. Dlatego w praktyce serwisowej PHS Magnum traktujemy zawór zwrotny dyskowy jako element ciśnieniowy, a nie tylko armaturę pomocniczą.
PHS Magnum w Choruli k. Opola utrzymuje magazyn zaworów zwrotnych typu RV w pełnym zakresie średnic stosowanych w silonaczepach Feldbinder, z certyfikatem materiałowym do każdej dostawy. Pełen katalog części znajdziesz w hubie /czesci-zamienne/, a usługi serwisowe — na magnumchorula.pl/serwis/.
Charakterystyka i materiały

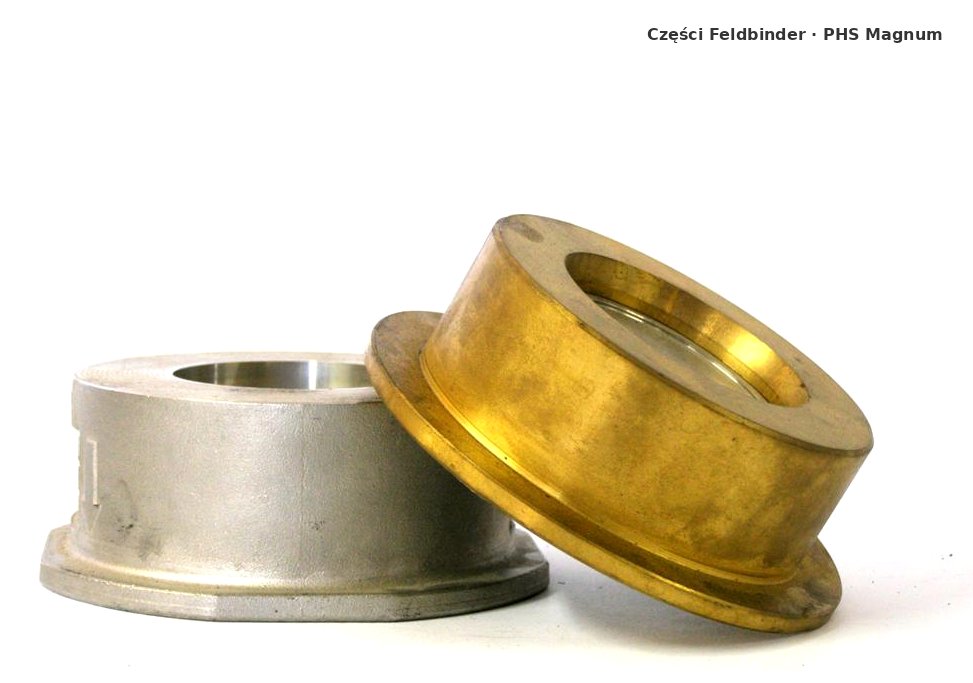

Zawór zwrotny dyskowy typu RV (Gestra RK41) jest zaworem do zabudowy międzykołnierzowej — wkłada się go między dwa kołnierze połączenia, bez osobnego skręcanego korpusu. To rozwiązanie kompaktowe i lekkie, dobrze sprawdzające się w gęsto orurowanej instalacji ciśnieniowej silonaczep.
| Element | Materiał |
|---|---|
| Korpus | mosiądz |
| Wentyl (talerz) | stal nierdzewna |
| Sprężyna | stal nierdzewna |
| Uszczelnienie | guma NBR |
| Typ zabudowy | międzykołnierzowa |
Stal nierdzewna na wentylu i sprężynie zapewnia odporność na korozję w środowisku sprężonego powietrza, gdzie zawsze pojawia się kondensat. Uszczelnienie NBR odpowiada za szczelność metal/metal po dosiadzie talerza na gniazdo.
Zasada działania jest prosta i niezawodna: przepływ medium w kierunku roboczym unosi talerz wentyla, otwierając przelot; gdy ciśnienie po stronie wlotowej spada lub medium próbuje cofnąć się, sprężyna nierdzewna dociska talerz do gniazda i zamyka przelot. Brak elementów elektrycznych czy sterujących oznacza, że zawór działa samoczynnie i nie wymaga zasilania — to istotne w silonaczepie, gdzie cała pneumatyka rozładunku opiera się na sprężonym powietrzu z układu pojazdu lub stacji rozładowczej. Zwarta zabudowa międzykołnierzowa skraca długość montażową i zmniejsza masę węzła w porównaniu z zaworami w pełnym, skręcanym korpusie.
Rozmiary i typy
Zawory zwrotne typu RV oferujemy w czterech średnicach nominalnych, pokrywających typowe przekroje instalacji ciśnieniowej silonaczep Feldbinder:
| Rozmiar DN (mm) |
|---|
| 50 |
| 65 |
| 80 |
| 100 |
Wykonanie: metal/metal, korpus mosiężny, wentyl i sprężyna ze stali nierdzewnej, uszczelnienie NBR. Dobór średnicy wynika z przekroju linii, w której zawór ma pracować.
W praktyce DN50 i DN65 stosuje się w cieńszych odgałęzieniach i liniach pomocniczych, natomiast DN80 i DN100 — w głównych przewodach napowietrzania i w odcinkach o większym przepływie. Ponieważ zabudowa jest międzykołnierzowa, dla danej średnicy DN wymienność zaworu zależy od standardu kołnierza połączenia w instalacji. Przy zamówieniu warto podać średnicę DN oraz kierunek przepływu, by zawór został zamontowany zgodnie z oznaczeniem strzałki przepływu na korpusie.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
W linii EUT (poziomy zbiornik niewywrotny, rozładunek pneumatyczny przez czopy denne) zawory zwrotne typu RV montuje się w linii napowietrzania zbiornika oraz w odgałęzieniach prowadzących do poszczególnych czopów rozładunkowych. Wielokomorowe wersje EUT mają więcej odgałęzień, a więc i więcej punktów, w których szczelny zawór zwrotny decyduje o równomiernym ciśnieniu rozładunku w każdej komorze.
W linii KIP (Kippsilo) — silos uchylany hydraulicznie do 45–50°, gdzie pneumatyka wspomaga rozładunek materiałów o słabej płynności — zawory zwrotne pojawiają się w tych samych obwodach ciśnieniowych co w EUT. Dobór zaworu zależy od średnicy DN i ciśnienia w danej linii, nie od typu naczepy, więc ten sam katalog rozmiarów obsługuje obie konstrukcje. Zabudowa międzykołnierzowa upraszcza wymianę: zawór wyjmuje się po rozłączeniu kołnierza, bez ingerencji w resztę orurowania.
Najczęstsze problemy w silonaczepach Feldbinder
W praktyce serwisowej zaworów zwrotnych dyskowych w silonaczepach Feldbinder najczęściej spotykamy:
- Cofanie medium i spadek ciśnienia rozładunku — najczęściej osłabiona lub złamana sprężyna nierdzewna albo niedosiadający talerz; objawia się wydłużonym czasem opróżniania silosa.
- Nieszczelność na uszczelnieniu NBR — utwardzone lub popękane uszczelnienie nie odzyskuje szczelności; element wymienny.
- Zanieczyszczenie gniazda — drobiny materiału lub kondensat blokujące pełen dosiad talerza; zawór otwiera się i nie domyka pewnie.
- Korozja w środowisku kondensatu — w Feldbinder, gdzie część instalacji bywa stosowana z mediami food-grade, dobiera się uszczelnienia odpowiednie do medium (w wymagających zastosowaniach stosuje się elastomery typu Viton lub elementy ze stali 316L tam, gdzie konstrukcja danego węzła na to pozwala). Wentyl i sprężyna nierdzewne ograniczają korozję samego mechanizmu.
W każdym z tych przypadków diagnoza zaczyna się od kontroli szczelności i pewności dosiadu; przy uszkodzeniu wentyla lub sprężyny wymienia się cały zawór, bo regeneracja zaworu dyskowego tej klasy nie jest opłacalna.
Profilaktyka jest tu prosta i tania: regularne spuszczanie kondensatu z układu sprężonego powietrza, kontrola szczelności zaworów zwrotnych przy okazji przeglądów oraz wymiana uszczelnień, które straciły elastyczność. Dla flot Feldbinder pracujących intensywnie na trasach DACH zalecamy wpisanie kontroli armatury ciśnieniowej do harmonogramu serwisowego razem z innymi punktami pneumatyki — wykrycie cofania medium na wczesnym etapie pozwala uniknąć wydłużonych postojów rozładunkowych i reklamacji od odbiorcy materiału.
Dostępność i dostawa
- Magazyn Chorula k. Opola: zawory zwrotne RV w rozmiarach DN50, DN65, DN80, DN100 — typowe pozycje od ręki.
- 24–48 h: większość standardowych średnic.
- Dostawa bezpośrednia: pozycje niestandardowe i nietypowe konfiguracje na zamówienie.
- Dostawa: kurier (PL), GLS/DHL (DACH), faktura VAT UE.
Każda dostawa z certyfikatem materiałowym. Doradztwo techniczne dotyczące doboru średnicy i miejsca montażu — w ramach serwisu PHS Magnum.
