Wstęp
Zawory klapowe — nazywane też motylkowymi — odcinają i regulują przepływ materiału w orurowaniu rozładunkowym silonaczep Feldbinder. W poziomej, niewywrotnej linii EUT zawór klapowy steruje strumieniem granulatu lub cementu w trakcie rozładunku pneumatycznego, otwierając i zamykając przekrój rury jednym ruchem klapy. W uchylanym silosie KIP, gdzie rozładunek wspomaga hydrauliczne podniesienie zbiornika, zawór klapowy pełni tę samą rolę odcinającą, pracując pod ciśnieniem roboczym przy zmiennym kącie nachylenia orurowania.

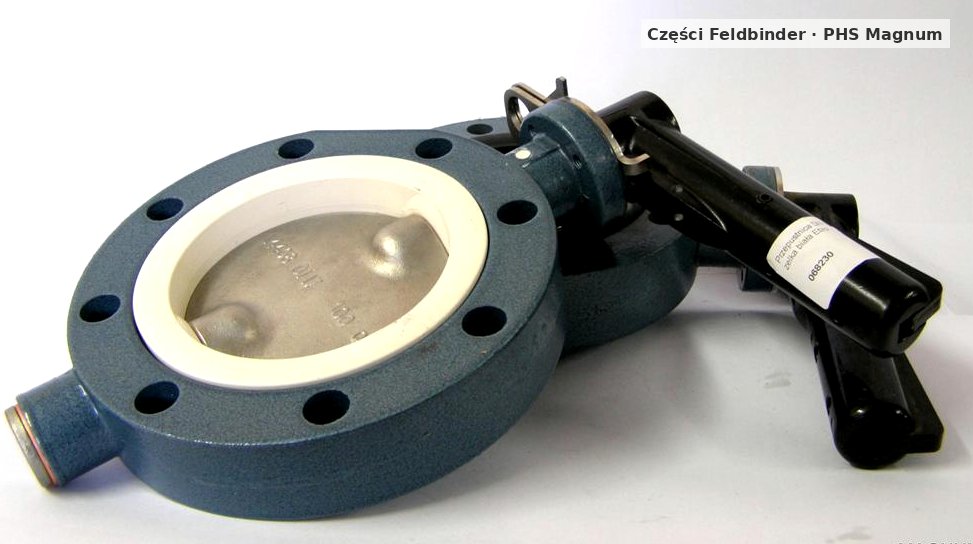

Zawory Ebro wyróżnia jedno: jasny podział na dwie wersje materiałowe, dobierane wprost do transportowanego medium. Wersja z uszczelnieniem czarnym przeznaczona jest do środków niespożywczych — cementu, wapna, piasku, żwiru — gdzie liczy się odporność na ścieranie. Wersja z uszczelnieniem białym jest przygotowana pod granulaty PCV oraz środki spożywcze, z klapą i osią ze stali nierdzewnej V4A. Ten podział ma bezpośrednie przełożenie na konfigurację silonaczepy Feldbinder: naczepa wożąca produkty spożywcze musi mieć cały tor materiałowy w wykonaniu higienicznym, łącznie z zaworem klapowym. W praktyce serwisowej PHS Magnum to częsty punkt weryfikacji — przy renowacji silonaczepy Feldbinder sprawdzamy, czy zastosowana wersja zaworu odpowiada deklarowanemu przeznaczeniu naczepy.
Prowadzimy magazyn zaworów klapowych Ebro oraz uszczelnień Perbunan w Choruli k. Opola.
Charakterystyka i materiały
Zawory klapowe Ebro dostępne w dwóch wersjach materiałowych:
| Cecha | Uszczelnienie czarne | Uszczelnienie białe |
|---|---|---|
| Przeznaczenie | cement, wapno, piasek, żwir, środki niespożywcze | granulaty PCV, środki spożywcze |
| Korpus | aluminium | aluminium |
| Klapa | stal C35 | stal nierdzewna V4A |
| Oś zaworu | stal nierdzewna | stal nierdzewna V4A |
| Uszczelnienie | Perbunan czarny | Perbunan biały |
| Ciśnienie robocze | 4 bary | 4 bary |
Zawory dostępne w wielu rodzajach konstrukcji korpusu — dobór do konkretnego orurowania silonaczepy Feldbinder.
Uszczelnienia do zaworów Ebro
Uszczelnienia Perbunan oferujemy osobno, do każdego rozmiaru zaworu Ebro:
| Uszczelnienie | Zastosowanie |
|---|---|
| Perbunan biały | granulaty PCV, środki spożywcze |
| Perbunan czarny | środki niespożywcze |
Rozmiary i typy
Standardowe wykończenia dostępne od ręki w rozmiarach:
- DN80
- DN100
- DN150
- DN200
Zawory dostępne są w wielu rodzajach konstrukcji korpusu — przy zamówieniu prosimy o określenie typu mocowania i konstrukcji klapy na danej silonaczepie Feldbinder. W praktyce to właśnie konstrukcja korpusu, a nie sama średnica, decyduje o pasowaniu zaworu do orurowania: ten sam DN100 może mieć różne wykonania kołnierza i przyłącza. Dlatego, gdy klient nie ma pewności co do typu, najpewniejszą drogą jest porównanie z zaworem zdemontowanym z naczepy albo wykonanie pomiaru przyłącza podczas przeglądu w naszym serwisie.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT — zawór klapowy odcina i reguluje przepływ materiału przy rozładunku pneumatycznym niewywrotnego zbiornika poziomego. Dla transportu spożywczego dobiera się wersję z uszczelnieniem białym i klapą V4A; dla cementu i kruszyw — wersję z uszczelnieniem czarnym.
- KIP — w uchylanym silosie zawór klapowy pracuje pod ciśnieniem przy podniesieniu zbiornika; ta sama logika doboru wersji (czarna/biała) obowiązuje w zależności od transportowanego medium.
Zawór dobiera się do średnicy (DN80-DN200) i konstrukcji korpusu w danym orurowaniu, a nie do typu naczepy Feldbinder.
Najczęstsze problemy w silonaczepach Feldbinder
Z praktyki serwisowej silonaczep Feldbinder:
- Nieszczelność klapy w pozycji zamkniętej — najczęściej zużyte lub stwardniałe uszczelnienie Perbunan; wymiana samego uszczelnienia przywraca szczelność.
- Zatarcie osi zaworu — zanieczyszczenie materiałem sypkim lub korozja na połączeniu osi z korpusem; utrudnia obrót klapy.
- Niewłaściwa wersja materiałowa — zawór z uszczelnieniem czarnym zamontowany na naczepie spożywczej (lub odwrotnie) to błąd konfiguracji; przy renowacji weryfikujemy zgodność wersji z przeznaczeniem naczepy.
- Ścieranie uszczelnienia przy materiałach abrazyjnych — przy transporcie piasku/żwiru uszczelnienie Perbunan zużywa się szybciej; wymiana wchodzi w rutynę przeglądu.
W silonaczepach Feldbinder, jeśli pozwala na to specyfikacja, dla zaworów współpracujących z mediami spożywczymi stosuje się elementy w wykonaniu higienicznym (klapa i oś V4A, uszczelnienie białe). Dobór materiałowy potwierdzamy do konkretnego modelu zaworu i przeznaczenia naczepy.
Osobnym, często niedocenianym tematem jest mieszanie wersji uszczelnień. Perbunan biały i czarny różnią się nie tylko kolorem, ale i przeznaczeniem — biały do granulatów PCV i środków spożywczych, czarny do mediów niespożywczych. Zamontowanie czarnej uszczelki w zaworze naczepy wożącej produkty spożywcze podważa łańcuch czystości całego toru materiałowego, nawet jeśli sam zawór jest sprawny mechanicznie. Dlatego przy zamawianiu samych uszczelnień prosimy o wskazanie wersji zgodnej z przeznaczeniem naczepy, a przy renowacji weryfikujemy ten punkt z urzędu.
Dostępność i dostawa
Magazyn zaworów klapowych Ebro oraz uszczelnień Perbunan prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Standardowe wykończenia DN80, DN100, DN150 i DN200 mamy zwykle od ręki.
Dostawa kurierem na terenie Polski i UE; możliwe zamówienia zgrupowane z innymi częściami orurowania. W sprawie dostępności i wyceny — zapytaj o wycenę. Wymianę zaworów i uszczelnień wykonujemy także w ramach serwisu silonaczep PHS Magnum.
