Wstęp
Zawór bezpieczeństwa to ostatnia linia obrony przed przekroczeniem dopuszczalnego ciśnienia w silonaczepie Feldbinder. Montowany na silosie oraz w obwodzie sprężarki, otwiera się przy nastawionej wartości i odprowadza nadmiar powietrza, chroniąc zbiornik, armaturę i obsługę. W naczepach poziomych serii EUT zabezpiecza zbiornik podczas napowietrzania i rozładunku pneumatycznego; w silosach uchylnych serii KIP (Kippsilo), gdzie zbiornik jest hydraulicznie podnoszony, a rozładunek prowadzony ciśnieniowo, prawidłowa nastawa i sprawność zaworu są warunkiem bezpiecznej pracy całego toru.
Z perspektywy serwisu Feldbinder kluczowe są: dobór nastawy ciśnienia i gwintu do danego egzemplarza, odporność temperaturowa (wersje Herose do 150°C i do 200°C) oraz kompletna dokumentacja — świadectwo kontroli jakości jest potrzebne przy rewizji TDT silonaczepy. PHS Magnum dostarcza zawory bezpieczeństwa Herose z mosiądzu z uszczelnieniem Viton, dobierane pod konkretną instalację.
Charakterystyka i materiały

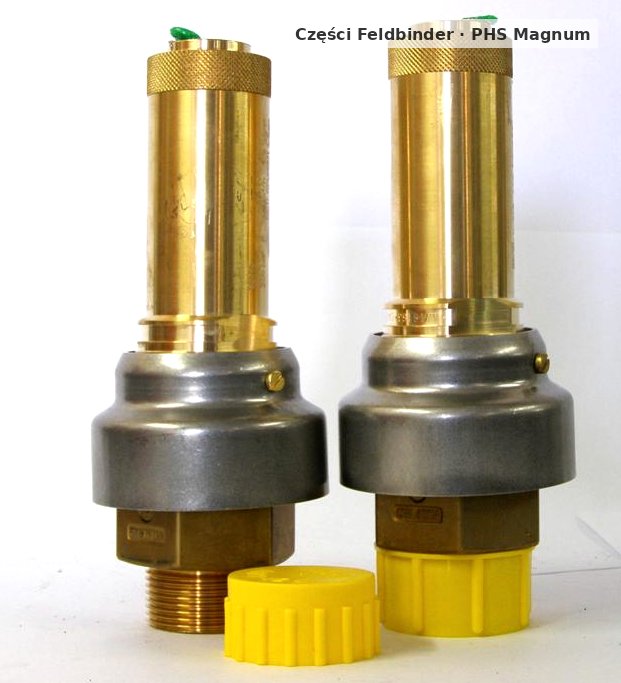

Zawory bezpieczeństwa Herose — wersja do 200°C
| Cecha | Wartość |
|---|---|
| Zastosowanie | Kompresory/sprężarki, bez kołnierza osłonowego |
| Producent | Herose |
| Materiał | Mosiądz |
| Uszczelnienie | Viton |
| Maks. temperatura pracy | 200°C |
| Świadectwo kontroli jakości | Tak (dokumentacja techniczna i certyfikat) |
| Gwint (cale) | 1 1/4, 1 1/2 |
| Nastawa ciśnienia (bar) | 2; 2,3; 2,5; 2,6 |
Zawory bezpieczeństwa Herose — wersja do 150°C
| Cecha | Wartość |
|---|---|
| Zastosowanie | Kompresory/sprężarki, bez kołnierza osłonowego |
| Producent | Herose |
| Materiał | Mosiądz |
| Uszczelnienie | Viton |
| Maks. temperatura pracy | 150°C |
| Świadectwo kontroli jakości | Tak (dokumentacja techniczna i certyfikat, F/K/S) |
| Gwint (cale) | 1, 1 1/4, 1 1/2 |
| Nastawa ciśnienia (bar) | 1; 1,2; 1,5; 2; 2,3; 2,5; 2,6; 2,8 |
Rozmiary i typy
Oba warianty dobiera się według gwintu (w calach) oraz nastawy ciśnienia (w barach). W ofercie dostępne są następujące typy:
Wersja do 200°C — dostępne typy (gwint / nastawa):
| Gwint (cale) | Nastawa ciśnienia (bar) |
|---|---|
| 1 1/4 | 2 |
| 1 1/4 | 2,3 |
| 1 1/4 | 2,5 |
| 1 1/2 | 2 |
| 1 1/2 | 2,3 |
| 1 1/2 | 2,5 |
| 1 1/2 | 2,6 |
Wersja do 150°C — dostępne typy (gwint / nastawa):
| Gwint (cale) | Nastawa ciśnienia (bar) |
|---|---|
| 1 | 2 |
| 1 | 2,3 |
| 1 1/4 | 1,2 |
| 1 1/4 | 2 |
| 1 1/4 | 2,3 |
| 1 1/4 | 2,5 |
| 1 1/4 | 2,6 |
| 1 1/2 | 1 |
| 1 1/2 | 1,2 |
| 1 1/2 | 1,5 |
| 1 1/2 | 2 |
| 1 1/2 | 2,3 |
| 1 1/2 | 2,5 |
| 1 1/2 | 2,8 |
Oba typy do montażu na silosie oraz na kompresorze, w wykonaniu bez kołnierza osłonowego. Konkretną nastawę dla danej silonaczepy Feldbinder dobieramy z powyższego typoszeregu wg dokumentacji egzemplarza.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT (pozioma, niewywrotna) — zawór bezpieczeństwa zabezpiecza zbiornik podczas napowietrzania i rozładunku pneumatycznego; dobór wersji temperaturowej (150°C lub 200°C) wg charakteru pracy obwodu sprężarki.
- KIP (Kippsilo, uchylna) — przy rozładunku ciśnieniowym z hydraulicznie podniesionym zbiornikiem prawidłowa nastawa zaworu chroni przed przekroczeniem ciśnienia roboczego.
Nastawę ciśnienia i gwint dobieramy z dostępnego typoszeregu do dokumentacji danego egzemplarza, dlatego przy zamówieniu prosimy o podanie aktualnej nastawy i gwintu odczytanych z tabliczki pojazdu. Pełen katalog: części zamienne.
Najczęstsze problemy w silonaczepach Feldbinder
Z praktyki serwisowej silonaczep Feldbinder najczęstsze usterki zaworów bezpieczeństwa to:
- Nieszczelność przy zamknięciu — zużyte uszczelnienie Viton lub osad na gnieździe; wymiana zaworu na nowy z dokumentacją.
- Zacinanie/blokada przy przekroczeniu temperatury pracy — dobór właściwej wersji (do 150°C lub 200°C) zapobiega degradacji uszczelnienia.
- Korozja korpusu przy agresywnych warunkach — kontrola stanu mosiądzu, wymiana w razie ubytków.
- Brak aktualnej dokumentacji — zawór bez świadectwa kontroli jakości jest problemem przy rewizji TDT; dostarczamy komplet dokumentów z każdym egzemplarzem.
- Niewłaściwa nastawa po wymianie — nastawa musi odpowiadać ciśnieniu roboczemu instalacji; weryfikacja przy serwisie i rewizji TDT.
Nie podajemy zmyślonych wartości nastaw ani przebiegów żywotności — zależą od ciśnienia roboczego i warunków pracy. Kontrolę i wymianę wykonujemy w ramach serwisu silonaczep.
Dostępność i dostawa
Magazyn PHS Magnum w Chorule k. Opola prowadzi zawory bezpieczeństwa Herose w wersjach do 150°C i 200°C z kompletną dokumentacją. Nastawy i gwinty spoza standardu sprowadzamy z dostawy bezpośredniej. Dostawa kurierem na terenie Polski i do krajów DACH.
