Wstęp
Wziernik to oko serwisanta i kierowcy do wnętrza instalacji rozładunkowej silonaczepy Feldbinder. Niewielki element ze szkiełkiem borosilikatowym pozwala wzrokowo ocenić, czy materiał spływa prawidłowo, czy nie ma zatorów i czy rozładunek przebiega zgodnie z oczekiwaniem — bez konieczności otwierania zbiornika.
W linii EUT, gdzie rozładunek poziomego zbiornika jest w całości pneumatyczny, możliwość obserwacji przepływu materiału jest praktyczna: pozwala wcześnie zauważyć spowolnienie spływu czy zawieszenie materiału. W KIP (silos uchylany), gdzie pneumatyka współpracuje z uchyleniem zbiornika, wziernik również daje wgląd w przebieg rozładunku. Szkiełko borosilikatowe jest tu kluczowe — musi wytrzymać ciśnienie i ścieranie przez przepływający materiał sypki, a przy tym pozostać przejrzyste. To dlatego szkiełka i sitka są typowymi częściami zamiennymi: zarysowane lub matowe szkiełko traci funkcję obserwacyjną i wymaga wymiany.
PHS Magnum w Choruli k. Opola dostarcza kompletne wzierniki aluminiowe oraz szkiełka i sitka jako części zamienne.
Charakterystyka i materiały

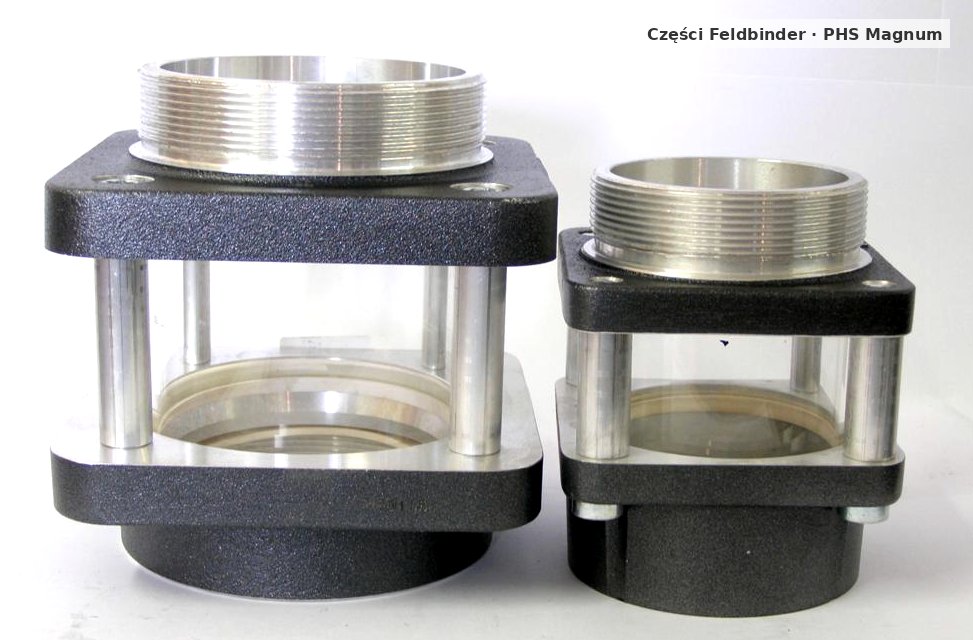

Wzierniki aluminiowe w dwóch konstrukcjach:
| Konstrukcja | Cecha |
|---|---|
| Gwint-gwint (3 cale) | klasyczna, ze szkiełkiem borosilikatowym |
| Gwint-flansza | wersja z przyłączem kołnierzowym |
Części zamienne:
| Element | Materiał | Rozmiary |
|---|---|---|
| Szkiełko | szkło borosilikatowe | DN80 (3"), DN100 (4") |
| Sitko stożkowe | stal nierdzewna | DN80, DN100 |
Szkło borosilikatowe zapewnia odporność na ciśnienie i ścieranie, a sitka ze stali nierdzewnej nadają się do zastosowań o podwyższonych wymaganiach czystości.
Rozmiary i typy
- Wziernik gwint-gwint — 3 cale, ze szkiełkiem borosilikatowym.
- Wziernik gwint-flansza — wersja kołnierzowa.
- Szkiełka — DN80 (3"), DN100 (4").
- Sitka stożkowe — DN80, DN100, stal nierdzewna.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT — wziernik na instalacji rozładunkowej poziomego zbiornika; obserwacja przepływu przy rozładunku pneumatycznym.
- KIP — wziernik na instalacji rozładunkowej silosa uchylanego; wgląd w przebieg rozładunku przy uchyleniu i wspomaganiu pneumatycznym.
Dobór wziernika zależy od konstrukcji przyłącza (gwint-gwint lub gwint-flansza) i rozmiaru DN80/DN100, niezależnie od typu naczepy Feldbinder.
Rola w eksploatacji silonaczepy Feldbinder
Wziernik to element, który zwraca na siebie uwagę dopiero, gdy szkiełko przestaje spełniać swoją funkcję. W praktyce serwisowej Feldbinder rozróżniamy dwie role tej kategorii:
- Część obserwacyjna w eksploatacji — sprawny, przejrzysty wziernik pozwala kierowcy na bieżąco ocenić przepływ materiału przy rozładunku, bez otwierania zbiornika. Im trudniejszy w rozładunku materiał (skłonny do zawieszania), tym większa wartość takiej obserwacji.
- Typowa pozycja części zamiennych — szkiełka borosilikatowe i sitka stożkowe to elementy zużywające się: szkło matowieje od ścierania materiałem sypkim, sitko z czasem wymaga wymiany. Dlatego prowadzimy je osobno jako części zamienne w rozmiarach DN80 i DN100.
Taka logika — kompletny wziernik plus osobne szkiełka i sitka — pozwala odnawiać przyrząd bez wymiany całego korpusu, gdy zużyciu ulega tylko szkiełko lub sitko. Przy doborze patrzymy na konstrukcję przyłącza (gwint-gwint 3" lub gwint-flansza) i rozmiar.
Najczęstsze problemy
- Zarysowane lub matowe szkiełko — materiał ścierny matowi szkło; wymiana szkiełka borosilikatowego (DN80/DN100).
- Pęknięcie szkiełka — przy uderzeniu lub przeciążeniu; natychmiastowa wymiana, bo grozi nieszczelnością.
- Zatkane lub uszkodzone sitko — sitko stożkowe wymienia się na nowe nierdzewne.
- Nieszczelność na przyłączu — dobór właściwej konstrukcji (gwint-gwint/gwint-flansza) i sprawdzenie uszczelnienia przyłącza.
Dostępność i dostawa
Magazyn wzierników, szkiełek i sitek prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Szkiełka borosilikatowe DN80/DN100 oraz sitka stożkowe zwykle od ręki.
Dostawa kurierem na terenie Polski i UE; możliwe zamówienia zgrupowane z manometrami i termometrami. W sprawie wyceny — zapytaj o wycenę.
Powiązane kategorie
- Manometry glicerynowe — manometry w obudowie nierdzewnej, 63/100 mm.
- Termometry — termometry nierdzewne 63/100 mm.
- Uszczelki międzykołnierzowe — uszczelki flanszowe EPDM/NBR/Elapac.
- Części Feldbinder EUT — pełen zakres części do silonaczepy poziomej.
- Zobacz też: hub części zamiennych, serwis silonaczep PHS Magnum.
Zobacz też: Ta kategoria w katalogu całej sieci PHS Magnum (wszystkie marki) →
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
