Wstęp
Wąż transportowy to element, przez który dosłownie przechodzi cały ładunek silonaczepy Feldbinder. W naczepach poziomych serii EUT wąż pneumatyczny przenosi granulat lub materiał sypki od czopów rozładunkowych do punktu zdawczego, a osobny wąż kompresorowy doprowadza sprężone powietrze ze sprężarki do toru rozładunku. W silosach uchylnych serii KIP (Kippsilo) — gdzie zbiornik jest hydraulicznie podnoszony, a rozładunek pneumatyczny dodatkowo wspomagany — węże pracują przy podwyższonym ciśnieniu i muszą wytrzymać zarówno ścieranie, jak i temperaturę powietrza ze sprężarki.
Z perspektywy serwisu Feldbinder dobór węża zaczyna się od medium. Cement, piasek czy granulat PE/PP w wersji ściernej wymaga grubej, antystatycznej ścianki; produkty spożywcze w wersjach food-grade EUT 316L — węża z atestem FDA; wąż między sprężarką a naczepą — wykonania temperaturowego CONTI ze spiralą. PHS Magnum prowadzi pełen asortyment: od podstawowych pozycji magazynowych po węże specjalne z dostawy bezpośredniej w zakresie DN25–DN110.
Charakterystyka i materiały

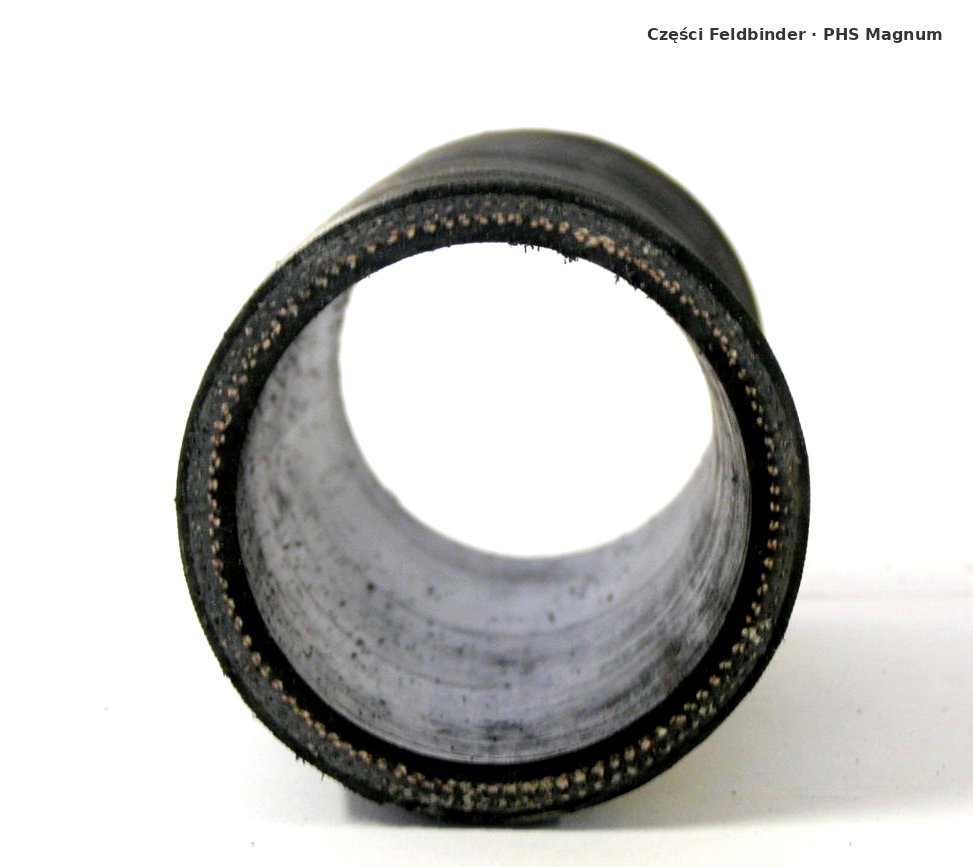

Węże do transportu materiałów ściernych (środek czarny)
| Cecha | DN75 lekki | DN75 wzmocniony |
|---|---|---|
| Zastosowanie | Cement, piasek, żwir, kreda, proszki przemysłowe | jw. (wyższe wymagania) |
| Warstwa wewnętrzna | Guma SBR, NR, antystatyczna (miedziana linka) | Guma BR, NR, antystatyczna (miedziana linka) |
| Warstwa zewnętrzna | Guma syntetyczna, oplot tekstylny | Guma syntetyczna, oplot tekstylny |
| Ścianka | 9 mm | 11 mm |
| Temperatura | -40°C do 80°C | -30°C do 80°C |
| Ciśnienie robocze | max. 6 lub 8 bar (wg wersji) | 12 bar |
| Norma | — | DIN 53516 |
| Inne średnice | DN100 (102 mm) | DN100 (102 mm) |
Wąż spożywczy FDA (środek biały)
| Cecha | DN75 FDA |
|---|---|
| Zastosowanie | Zboże, cukry, środki spożywcze, lekkie materiały ścierne |
| Warstwa wewnętrzna | Guma NR/BR antystatyczna (miedziana linka), zgodna z FDA |
| Warstwa zewnętrzna | Guma SBR, oplot tekstylny |
| Ścianka | 8 mm |
| Temperatura | -30°C do 70°C |
| Ciśnienie | 5 bar |
| Norma | FDA |
| Inne średnice | DN100 (102 mm) |
Wąż kompresorowy temperaturowy CONTI ze spiralą (środek biały)
| Cecha | DN75 CONTI |
|---|---|
| Zastosowanie | Połączenie sprężarki z naczepą, wysokie ciśnienie i temperatura |
| Warstwa wewnętrzna | Guma EPM/EPDM (biała, uniwersalna, spożywcza i przemysłowa) |
| Warstwa zewnętrzna | Guma EPM/EPDM, warstwa tekstylna, stalowa spirala wzmacniająca |
| Ścianka | 8 mm |
| Temperatura | -40°C do 180°C |
| Inne średnice | DN50 (51 mm), DN60 (60 mm) |
Węże przemysłowe uniwersalne
| Cecha | DN50 czarny | DN50 biały | DN60 czarny |
|---|---|---|---|
| Zastosowanie | Woda, powietrze, lekkie ścierne | uniwersalne | uniwersalne |
| Warstwa wewnętrzna | Guma EPDM/SBR | Guma EPDM | Guma EPDM/SBR |
| Warstwa zewnętrzna | Guma SBR | Oplot tekstylny | Guma SBR |
| Ścianka | 6,5 mm | 8 mm | 6,5 mm |
| Temperatura | -30°C do 80°C | -30°C do 120°C | -30°C do 80°C |
| Ciśnienie | 12 bar | 6 bar | 12 bar |
| Norma | — | DIN EN ISO 1307 (też DN60) | — |
Rozmiary i typy
- Ścierne (czarne): DN75 i DN100 (102 mm) — lekkie i wzmocnione.
- Spożywcze FDA (białe): DN75 i DN100 (102 mm).
- Kompresorowe CONTI: DN50 (51 mm), DN60 (60 mm), DN75.
- Przemysłowe uniwersalne: DN50 (czarny i biały), DN60 (czarny i biały).
- Dostawa bezpośrednia (z dnia na dzień), DN25–DN110: węże Goodyear do gorącego powietrza (DN50–DN75 ze spiralą lub bez), węże kompresorowe ze stali nierdzewnej 1.4571 (gwint zew. 3", DIN 2999, DN80, ścianka 10 mm, -269°C do 600°C, 25 bar, antystatyczne, długości 1,8 m i 2,8 m), węże do sprężonego powietrza, do wody i strażackie.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT (pozioma, niewywrotna) — wąż ścierny czarny do granulatów PE/PP i materiałów sypkich; w wersji food-grade ze stali nierdzewnej 316L wymagany wąż biały FDA. Wąż kompresorowy CONTI łączy sprężarkę z linią rozładunkową.
- KIP (Kippsilo, uchylna) — przy hydraulicznym podnoszeniu zbiornika i rozładunku ciśnieniowym wskazane są wersje wzmocnione (ścianka 11 mm, 12 bar) oraz wąż kompresorowy o odpowiednim zakresie temperaturowym.
Wąż dobieramy do średnicy istniejących łączników Storz i opasek na danym egzemplarzu — przy zamówieniu prosimy o podanie DN i typu montażu. Pełen katalog: części zamienne.
Najczęstsze problemy w silonaczepach Feldbinder
Z praktyki serwisowej silonaczep Feldbinder najczęstsze usterki węży to:
- Przetarcie warstwy wewnętrznej w wężu ściernym — efekt ścierania granulatu; objawia się spadkiem wydajności i ryzykiem perforacji. Rozwiązanie: przejście z wersji lekkiej na wzmocnioną (ścianka 11 mm).
- Utrata antystatyczności — uszkodzona miedziana linka grozi gromadzeniem ładunku; wąż do wymiany.
- Stwardnienie gumy na zimnie przy pracy poza zakresem temperaturowym — dobór węża o właściwym zakresie (np. CONTI -40°C).
- Niezgodność materiału z medium spożywczym — w wersjach food-grade EUT 316L wąż musi być FDA; pospolity wąż czarny jest niedopuszczalny w kontakcie z żywnością.
- Uszkodzenie spirali wzmacniającej w wężu kompresorowym — zagniecenie ogranicza przepływ powietrza ze sprężarki.
Nie podajemy zmyślonych przebiegów żywotności — interwał wymiany zależy od medium, ciśnienia i intensywności pracy. Diagnostykę realizujemy w ramach serwisu silonaczep.
Dostępność i dostawa
Magazyn PHS Magnum w Chorule k. Opola prowadzi podstawowy asortyment węży DN50–DN100 (ścierne, FDA, CONTI, przemysłowe) od ręki. Pozycje specjalne (Goodyear, nierdzewne 1.4571, strażackie) sprowadzamy z dostawy bezpośredniej z dnia na dzień. Dostawa kurierem na terenie Polski i do krajów DACH.
Powiązane kategorie
- System Storz — łączniki ssawne pod węże
- Opaski zaciskowe — GBS i obejmy skorupowe
- Zawory zwrotne — w linii pneumatycznej
- Pełen katalog części zamiennych
- Serwis silonaczep PHS Magnum · Aleksy Pasternak — pasternak.me
Zobacz też: Ta kategoria w katalogu całej sieci PHS Magnum (wszystkie marki) →
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
