Uszczelnienia kuli

Wstęp

Zawory kulowe są jednym z najbardziej obciążonych elementów układu rozładunkowego w silonaczepach Feldbinder. W poziomej, niewywrotnej linii EUT zawór kulowy steruje przepływem materiału z czopów dolnych w trakcie rozładunku w całości pneumatycznego, gdzie kula pracuje pod ciśnieniem roboczym i jest stale przemywana strumieniem granulatu lub cementu. W uchylanym silosie KIP ten sam typ zaworu pracuje przy rozładunku wspomaganym hydraulicznym podniesieniem zbiornika — i tu również o szczelności decyduje stan gniazd kuli, a nie sama kula.

Sednem trwałości zaworu kulowego nie jest metalowy korpus ani sama kula, lecz właśnie uszczelnienie. To zestaw pierścieni teflonowych, na których obraca się kula, oraz oringów NBR uszczelniających korpus. Po setkach cykli przeładunkowych pierścienie teflonowe ścierają się od kontaktu z materiałem sypkim, a oringi NBR z czasem tracą elastyczność. Efekt jest zawsze ten sam: zawór zaczyna przepuszczać albo twardo się obraca. W praktyce serwisowej PHS Magnum to jedna z najczęstszych przyczyn nieszczelności w orurowaniu rozładunkowym silonaczep Feldbinder — i jednocześnie jedna z najtańszych do usunięcia, bo zamiast wymiany całego zaworu wystarczy wymiana zestawu uszczelnień.

Warto podkreślić różnicę między wymianą zaworu a jego regeneracją. Kompletny zawór kulowy to korpus, kula i zestaw uszczelnień — z tych trzech elementów to właśnie uszczelnienie zużywa się najszybciej, podczas gdy korpus i kula w silonaczepach Feldbinder wytrzymują wiele cykli regeneracji. Dlatego rutynowy serwis zaworu kulowego sprowadza się najczęściej do demontażu, oczyszczenia gniazda, kontroli powierzchni kuli i osadzenia nowego zestawu pierścieni teflonowych oraz oringów NBR. Taki przegląd, wykonany w porę, zapobiega sytuacji, w której nieszczelny zawór wstrzymuje cykl rozładunkowy w trakcie operacji u odbiorcy.

Prowadzimy magazyn zestawów uszczelnień kuli w Choruli k. Opola, w rozmiarach typowych dla zaworów kulowych Feldbinder.

Charakterystyka i materiały

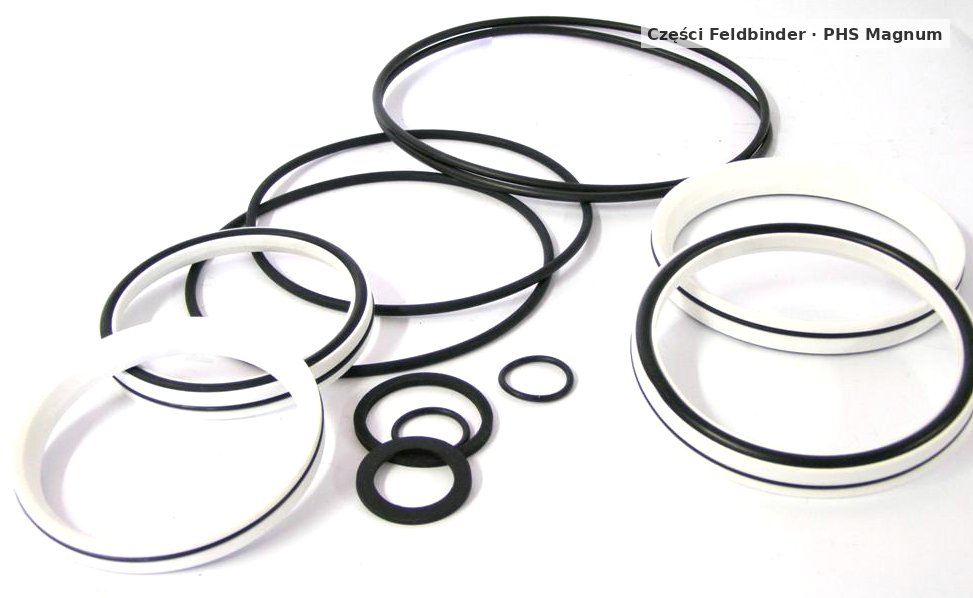

Zestaw uszczelnienia kuli składa się ze stałego kompletu elementów:

Pierścienie teflonowe stanowią gniazda, w których obraca się kula zaworu — odpowiadają za szczelność i niski opór obrotu. Oringi NBR uszczelniają połączenia korpusu zaworu. Cały zestaw wymienia się łącznie, aby przywrócić pierwotną szczelność zaworu.

Rozmiary i typy

Zestawy uszczelnień kuli dostępne w rozmiarach odpowiadających typowym zaworom kulowym:

• DN80
• DN100

Są to średnice spotykane w orurowaniu rozładunkowym silonaczep Feldbinder. Dobór zestawu zależy wyłącznie od rozmiaru zaworu kulowego. DN80 odpowiada zaworom na cieńszych odcinkach toru materiałowego, a DN100 — głównym przelotom rozładunkowym. Przy zamówieniu wystarczy podać rozmiar zaworu; nie trzeba przesyłać całego zaworu, ponieważ konfiguracja zestawu (2x pierścień teflonowy + 2x oring NBR) jest dla danego rozmiaru stała.

Kompatybilność z silonaczepami Feldbinder (EUT/KIP)

• EUT — zawory kulowe w niewywrotnej silonaczepie poziomej sterują przepływem materiału przy rozładunku pneumatycznym. Zestaw uszczelnień DN80/DN100 dobiera się do rozmiaru zaworu na danej naczepie.
• KIP — w uchylanym silosie te same zawory kulowe pracują przy rozładunku wspomaganym hydraulicznie; szczelność gniazda teflonowego jest tu krytyczna, bo materiał przepływa pod ciśnieniem przy uchyleniu zbiornika.

Uszczelnienie montuje się wewnątrz zaworu kulowego, więc kompatybilność zależy od rozmiaru (DN80/DN100), a nie od typu naczepy Feldbinder.

Najczęstsze problemy w silonaczepach Feldbinder

Z praktyki serwisowej silonaczep Feldbinder:

• Przeciekanie zaworu w pozycji zamkniętej — zużyte pierścienie teflonowe nie tworzą już szczelnego gniazda; materiał przesącza się mimo zamknięcia kuli.
• Twardy lub blokujący się obrót kuli — zanieczyszczenie gniazda materiałem sypkim albo spuchnięcie/odkształcenie pierścieni teflonowych.
• Nieszczelność na korpusie — utrata elastyczności oringów NBR; objawia się pyleniem lub wyciekiem na połączeniu korpusu.
• Ścieranie gniazda przy materiałach abrazyjnych — przy transporcie materiałów o ostrym ziarnie pierścienie teflonowe zużywają się szybciej; w takich zastosowaniach wymiana zestawu wchodzi w rutynę przeglądu.

W silonaczepach Feldbinder, jeśli pozwala na to specyfikacja zaworu, można dobierać uszczelnienia w wykonaniu odporniejszym (np. elastomery klasy Viton dla wyższych temperatur lub agresywniejszych mediów) — dobór potwierdzamy do konkretnego modelu zaworu. Standardem dla opisanego zestawu pozostaje PTFE + NBR.

Częstym błędem eksploatacyjnym jest też próba doszczelnienia zaworu przez mocniejsze dokręcenie zamiast wymiany gniazd. Przy zużytych pierścieniach teflonowych zwiększanie docisku nie przywraca szczelności, a jedynie podnosi opór obrotu kuli i przyspiesza zużycie. Właściwą reakcją na przeciekający zawór jest demontaż i osadzenie nowego zestawu uszczelnień — to operacja krótka, a w silonaczepach Feldbinder pozwala uniknąć kosztowniejszej wymiany całego zaworu kulowego.

Dostępność i dostawa

Magazyn zestawów uszczelnień kuli prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Rozmiary DN80 i DN100 mamy zwykle od ręki.

Dostawa kurierem na terenie Polski i UE; możliwe zamówienia zgrupowane z innymi częściami zaworów kulowych. W sprawie dostępności i wyceny — zapytaj o wycenę. Regenerację zaworu z wymianą uszczelnień wykonujemy także w ramach serwisu silonaczep PHS Magnum, również przy rewizji TDT.

Powiązane kategorie

• Zawory kulowe teflonowe — zawory z gniazdami teflonowymi do orurowania rozładunkowego.
• Zawory kulowe segmentowe — segmentowe zawory kulowe do silonaczep Feldbinder.
• Podmuch zaworu kulowego — element przedmuchu zaworu w układzie rozładunku.
• Zawory kulowe towaru Prokosch — zawory kulowe towaru systemu Prokosch.
• Zobacz też: hub części zamiennych, serwis silonaczep PHS Magnum, pasternak.me.

Zobacz też: Ta kategoria w katalogu całej sieci PHS Magnum (wszystkie marki) →

Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
