Wstęp
W silonaczepach Feldbinder — zarówno w niewywrotnej linii EUT, jak i w uchylanym silosie KIP — instalacja rozładunkowa i orurowanie ciśnieniowe składają się z wielu połączeń kołnierzowych. Każde takie połączenie domyka uszczelka międzykołnierzowa. To pozornie błahy element, ale od jego stanu zależy szczelność całego układu pneumatycznego: nieszczelne połączenie kołnierzowe oznacza utratę ciśnienia podczas rozładunku, a w skrajnym przypadku pylenie materiału na zewnątrz.
W EUT, gdzie rozładunek jest wyłącznie pneumatyczny, szczelność połączeń kołnierzowych przekłada się wprost na czas i efektywność rozładunku. W KIP, gdzie pneumatyka współpracuje z hydraulicznym uchylaniem zbiornika do 45–50°, układ pracuje pod ciśnieniem roboczym i każda nieszczelność na kołnierzu obniża sprawność rozładunku. Dlatego dobór właściwej uszczelki — odpowiedniego rozmiaru DN i materiału dopasowanego do medium — jest częścią rutynowej obsługi serwisowej, a nie tylko reakcją na awarię.
PHS Magnum prowadzi magazyn uszczelek międzykołnierzowych w Choruli k. Opola, dobieranych do realnych konfiguracji silonaczep Feldbinder spotykanych na rynku DACH i w Polsce.

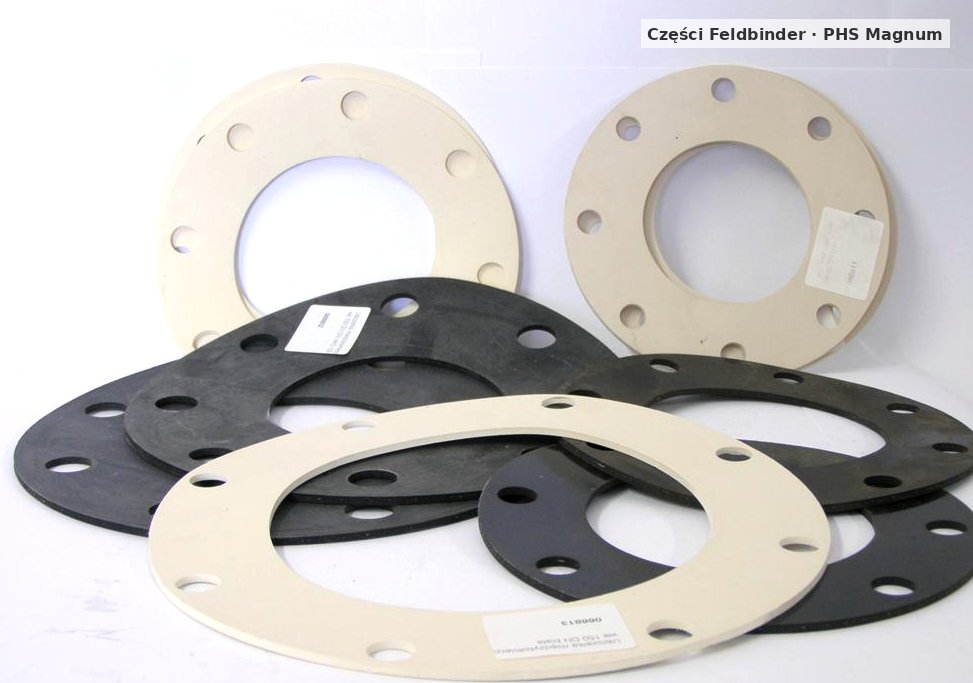

Charakterystyka i materiały
Oferujemy pełen zakres uszczelek międzykołnierzowych i flanszowych do wszystkich rodzajów połączeń, w systemach AKO, Prokosch, Spitzer, Feldbinder oraz we wszystkich popularnych rozmiarach.
| Materiał | Kolor | Typowe zastosowanie |
|---|---|---|
| Guma EPDM | biała | połączenia food-grade, produkty spożywcze |
| Guma EPDM | czarna | materiały przemysłowe, granulaty |
| NBR | czarna | uniwersalne, materiały przemysłowe |
| Elapac | niebieski | połączenia o podwyższonych wymaganiach |
EPDM cechuje się dobrą odpornością na starzenie i parę wodną, dlatego sprawdza się w wersjach food-grade EUT (mąka, cukier, skrobia). NBR to klasyczny elastomer do zastosowań przemysłowych. Elapac stosuje się tam, gdzie potrzebna jest podwyższona wytrzymałość uszczelnienia kołnierzowego.
Rozmiary i typy
Uszczelki międzykołnierzowe dostępne we wszystkich popularnych rozmiarach silonaczep:
- DN80
- DN100
- DN150
- DN200
Są to średnice najczęściej spotykane w instalacjach rozładunkowych Feldbinder. Inne rozmiary, materiały oraz uszczelki nietypowe sprowadzamy w ramach dostawy bezpośredniej.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT (silonaczepa pozioma, niewywrotna) — uszczelki kołnierzowe pracują na połączeniach instalacji rozładunkowej pneumatycznej. W wersjach food-grade typowo EPDM biała.
- KIP (Kippsilo, silos uchylany) — te same miejsca montażu plus orurowanie ciśnieniowe wspomagające rozładunek przy uchyleniu zbiornika. Dobór materiału zależy od medium.
Uszczelki dobieramy w systemie Feldbinder oraz w systemach AKO/Prokosch, które występują w komponentach montowanych na naczepach tej marki. Jeśli nie ma pewności co do rozmiaru lub systemu — pomagamy zidentyfikować właściwą uszczelkę na podstawie wymiaru kołnierza i rozstawu otworów.
Rola w cyklu rozładunku
Uszczelka międzykołnierzowa to najtańszy element całego ciągu rozładunkowego, a jednocześnie jeden z najczęstszych punktów, w których powstaje nieszczelność. Dzieje się tak, bo połączeń kołnierzowych jest na silonaczepie wiele, a każde z nich bywa rozłączane przy serwisie i ponownie składane. W praktyce serwisowej Feldbinder uszczelki kołnierzowe pojawiają się w kilku typowych miejscach:
- Połączenia instalacji rozładunkowej — między odcinkami orurowania prowadzącego materiał ku złączom wylotowym.
- Przyłącza armatury — przepustnice, zawory, wzierniki i inne komponenty montowane na kołnierze.
- Orurowanie ciśnieniowe — szczególnie istotne w KIP, gdzie rozładunek odbywa się przy uchyleniu zbiornika pod ciśnieniem roboczym.
W każdym z tych miejsc dobór materiału (EPDM biała/czarna, NBR, Elapac) i rozmiaru (DN80–DN200) decyduje o szczelności. Dlatego przy każdym rozłączeniu kołnierza zakładamy nową uszczelkę — to standard, który eliminuje najczęstszą przyczynę “tajemniczych” spadków ciśnienia podczas rozładunku.
Najczęstsze problemy
Z praktyki serwisowej silonaczep Feldbinder:
- Utwardzenie i pękanie — stara, przesuszona uszczelka traci elastyczność i przestaje domykać połączenie. Wymiana jednorazowa przy demontażu kołnierza.
- Niewłaściwy materiał — założenie uszczelki przemysłowej (NBR/EPDM czarna) w obiegu food-grade jest niedopuszczalne; do produktów spożywczych stosuje się EPDM białą.
- Ponowny montaż zgniecionej uszczelki — uszczelka raz dociśnięta nie odzyska szczelności; przy każdym rozłączeniu kołnierza zakładamy nową.
- Pomyłka rozmiaru DN — uszczelka o niewłaściwej średnicy nie domyka połączenia lub wystaje w światło rury.
Nie podajemy z góry sztywnych interwałów wymiany — uszczelki kołnierzowe wymienia się przy każdym rozłączeniu, w razie nieszczelności oraz przy przeglądach.
Dostępność i dostawa
Magazyn uszczelek międzykołnierzowych prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Popularne rozmiary DN80–DN200 w materiałach EPDM/NBR mamy zwykle od ręki. Pozycje nietypowe i inne materiały sprowadzamy z dostawy bezpośredniej.
Dostawa kurierem na terenie Polski i UE. Realizujemy też zamówienia zgrupowane wraz z innymi częściami eksploatacyjnymi do silonaczep Feldbinder. W sprawie wyceny i dostępności konkretnego rozmiaru — zapytaj o wycenę.
