Wstęp
Opaska zaciskowa to element pozornie drobny, a krytyczny dla szczelności całej linii rozładunkowej silonaczepy Feldbinder. To właśnie ona utrzymuje wąż na króćcu łącznika Storz pod ciśnieniem roboczym — a nieszczelność w tym miejscu oznacza straty materiału, spadek wydajności rozładunku i ryzyko pylenia. W naczepach poziomych serii EUT opaski spinają węże transportowe i kompresorowe; w silosach uchylnych serii KIP (Kippsilo), gdzie rozładunek jest wspomagany ciśnieniowo przy hydraulicznie podniesionym zbiorniku, dobór mocowania o właściwej wytrzymałości jest tym ważniejszy.
Z perspektywy serwisu Feldbinder liczą się trzy decyzje: typ mocowania (szybkie opaski GBS pod króciec albo pewniejsze obejmy skorupowe pod łącznik gładki), materiał (stal ocynkowana W1 do zastosowań standardowych, nierdzewna i kwasoodporna W2/W4 do wersji food-grade EUT 316L) oraz rozmiar dopasowany do średnicy węża. PHS Magnum prowadzi pełen asortyment — od magazynowych GBS po obejmy i opaski ślimakowe z dostawy bezpośredniej.
Charakterystyka i materiały

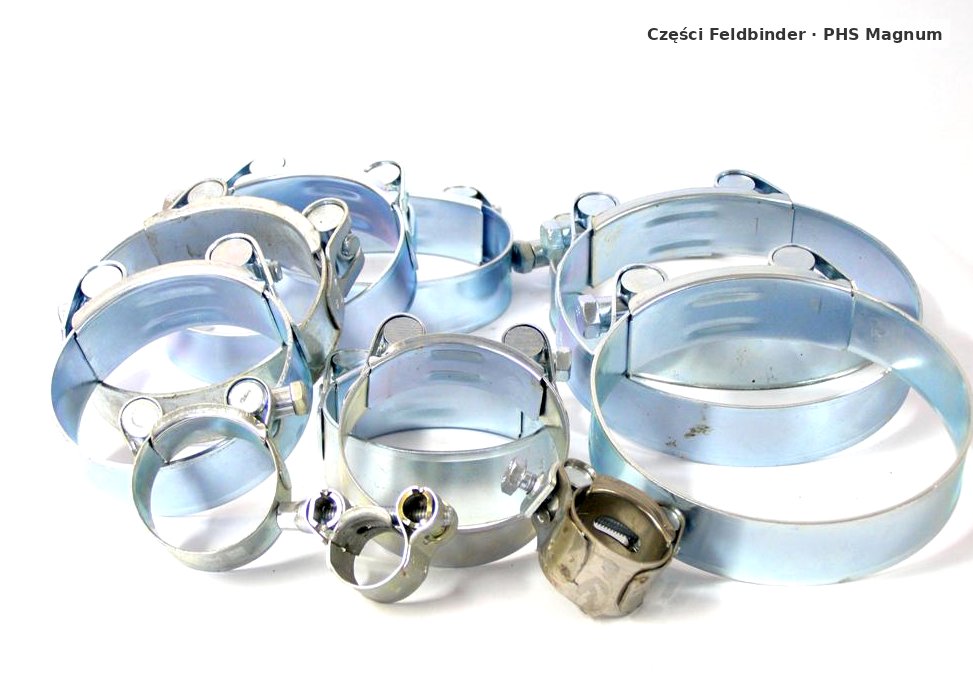

Opaski zaciskowe typu GBS
| Cecha | Wartość |
|---|---|
| Zastosowanie | Węże przemysłowe i kompresorowe |
| Materiał (oferta podstawowa) | Stal ocynkowana w całości (W1) |
| Śruba | Sześciokątna klasy 8.8 |
| Szerokość taśmy | 18 mm |
| Norma | DIN 3017 |
| Rozmiary | od 17 mm |
| Dostawa bezpośrednia | Pełen zakres GBS ze stali nierdzewnej oraz kwasoodpornej (W2, W4) |
Obejmy skorupowe
| Cecha | Wartość |
|---|---|
| Zastosowanie | Montaż łączników ssawnych gładkich (pod obejmy) |
| Zestaw na jedną stronę węża (jeden łącznik) | 2 obejmy, 4 śruby montażowe, 4 nakrętki |
| Materiał | Aluminium niemieckie |
| Normy | DIN 2817, DIN 2826 |
| Rozmiar sztandarowy (stała oferta) | 75x10 (pod wąż DN75) |
| Dostawa bezpośrednia | Wszystkie rozmiary/formy z aluminium oraz stali nierdzewnej (rozmiar 75x8) |
Opaski skręcane dwustronnie i ślimakowe
| Cecha | Wartość |
|---|---|
| Zastosowanie | Montaż każdego przewodu przemysłowego i motoryzacyjnego |
| Zakres rozmiarów | Pełen |
Rozmiary i typy
- GBS: od 17 mm do 130 mm, taśma 18 mm, DIN 3017 — stal ocynkowana W1 (magazyn), nierdzewna i kwasoodporna W2/W4 (dostawa bezpośrednia).
- Obejmy skorupowe: 75x10 pod DN75 w stałej ofercie; pełen zakres rozmiarów i form (aluminium, nierdzewna 75x8) na zamówienie.
- Opaski skręcane dwustronnie i ślimakowe: pełen zakres do przewodów pomocniczych.
Rozmiar opaski GBS dobieramy do średnicy zewnętrznej węża nasuniętego na króciec łącznika ssawnego Storz. Zestawienie typowych średnic węży i odpowiadających im rozmiarów łączników Storz montowanych pod opaski GBS:
| Rozmiar łącznika Storz | Średnica węża | Uszczelka |
|---|---|---|
| C (52) | 50 mm | czarna NBR |
| B (75) | 75 mm | czarna NBR |
| A (110) | 100 mm | czarna NBR |
| A (110) | 110 mm | czarna NBR |
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT (pozioma, niewywrotna) — opaski GBS do węży transportowych i kompresorowych mocowanych na króćcach Storz; w wersji food-grade ze stali nierdzewnej 316L wymagane wykonania nierdzewne/kwasoodporne (W2/W4) oraz obejmy nierdzewne.
- KIP (Kippsilo, uchylna) — przy rozładunku ciśnieniowym z hydraulicznie podniesionym zbiornikiem rekomendujemy obejmy skorupowe (DIN 2817) jako mocowanie o wyższej pewności.
Mocowanie dobieramy do typu łącznika Storz i średnicy węża na danym egzemplarzu — przy zamówieniu prosimy o podanie DN i sposobu montażu. Pełen katalog: części zamienne.
Najczęstsze problemy w silonaczepach Feldbinder
Z praktyki serwisowej silonaczep Feldbinder najczęściej powtarzające się problemy z opaskami to:
- Korozja opaski ocynkowanej (W1) przy myciu i transporcie wilgotnych mediów — przejście na nierdzewną (W2/W4) usuwa problem; obowiązkowe przy food-grade EUT 316L.
- Zerwany gwint śruby GBS przy nadmiernym dokręceniu — wymiana całej opaski; nie regenerujemy uszkodzonych śrub.
- Wgniecenie węża pod zbyt wąską opaską — ograniczenie przekroju i przepływu; dobór taśmy 18 mm wg DIN 3017 chroni ściankę.
- Poluzowane nakrętki obejmy skorupowej po cyklach ciśnieniowych KIP — kontrola momentu dokręcenia przy każdej obsłudze, komplet śrub i nakrętek w zestawie.
- Niezgodny rozmiar po wymianie węża — przy zmianie typu/średnicy węża opaska musi być dobrana na nowo.
Nie podajemy zmyślonych liczb żywotności — żywotność zależy od medium, częstotliwości montażu i warunków pracy. Wymianę wykonujemy w ramach serwisu silonaczep.
Dostępność i dostawa
Magazyn PHS Magnum w Chorule k. Opola prowadzi podstawowy asortyment opasek GBS (W1) oraz obejmy skorupowe 75x10 od ręki. Wykonania nierdzewne i kwasoodporne (W2/W4), obejmy nierdzewne 75x8, opaski ślimakowe i skręcane sprowadzamy z dostawy bezpośredniej z dnia na dzień. Dostawa kurierem na terenie Polski i do krajów DACH.
