Wstęp
Złącza w systemie Storz to standard łączenia węży rozładunkowych w silonaczepach. W naczepach Feldbinder — zarówno w niewywrotnej linii EUT, jak i w uchylanym silosie KIP — połączenia Storz pracują pod ciśnieniem i w warunkach drgań drogowych. Konstrukcja Storz, oparta na obrocie i zazębieniu kłów, jest szybka w montażu, ale właśnie ta szybkość rozłączania bywa problemem: w trakcie pracy złącze może się samoczynnie rozpiąć.
Tu wchodzą obejmy zabezpieczające. To prosty, ale krytyczny element bezpieczeństwa: opaska nakładana na połączone złącze Storz blokuje obrót i uniemożliwia rozpięcie do czasu jej zdjęcia. W kontekście silonaczepy Feldbinder, gdzie rozładunek EUT jest w całości pneumatyczny, a w KIP odbywa się przy uchyleniu zbiornika pod ciśnieniem, utrata połączenia w trakcie operacji oznaczałaby pylenie i przerwanie cyklu rozładunku. Dlatego obejmy zabezpieczające traktujemy jako element obowiązkowego wyposażenia eksploatacyjnego, nie jako dodatek.
PHS Magnum prowadzi magazyn obejm zabezpieczających Storz w Choruli k. Opola, w pełnym zakresie rozmiarów spotykanych w połączeniach rozładunkowych Feldbinder.
Charakterystyka i materiały

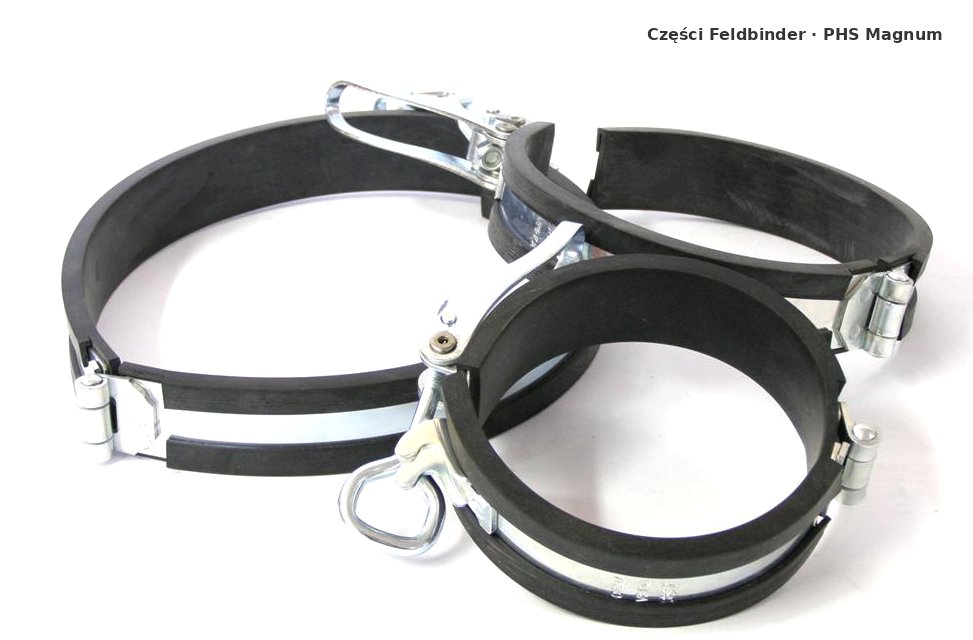

Obejmy zabezpieczające do systemu Storz w wersji klasycznej:
| Cecha | Specyfikacja |
|---|---|
| Materiał taśmy | stal ocynkowana |
| Szerokość taśmy | 25 mm |
| Okładzina | gumowa |
| Funkcja | zabezpieczenie połączenia Storz przed rozpinaniem |
Taśma stalowa ocynkowana zapewnia wytrzymałość mechaniczną i odporność na korozję w warunkach drogowych. Okładzina gumowa chroni nasady złączy Storz przed otarciem i poprawia trzymanie obejmy na połączeniu.
Rozmiary i typy
Obejmy zabezpieczające klasyczne dostępne we wszystkich popularnych rozmiarach Storz:
- C (52)
- B (75)
- A (110)
- 90
- 100
To zakres pokrywający połączenia rozładunkowe i orurowanie spotykane w silonaczepach Feldbinder. Wersje wzmocnione oraz zabezpieczenia redukcji Storz opisujemy w osobnej kategorii.
Kompatybilność z silonaczepami Feldbinder (EUT/KIP)
- EUT — obejmy zabezpieczają połączenia węży rozładunkowych przy pneumatycznym opróżnianiu zbiornika poziomego. Rozmiar dobiera się do średnicy złącza Storz na danej naczepie.
- KIP — to samo połączenie Storz pracuje przy rozładunku wspomaganym uchyleniem zbiornika; obejma zabezpieczająca blokuje rozpięcie pod ciśnieniem roboczym.
Obejma montowana jest na samym złączu Storz, więc dobór zależy od rozmiaru nasady, a nie od typu naczepy Feldbinder.
Rola w bezpieczeństwie rozładunku
Obejma zabezpieczająca to element, który najlepiej widać przez pryzmat tego, co się dzieje przy jego braku. Złącze Storz łączy się przez obrót i zazębienie kłów — ten sam mechanizm, który czyni je szybkim w obsłudze, sprawia, że pod wpływem drgań i pulsacji ciśnienia może się samo poluzować. Obejma fizycznie blokuje obrót, więc połączenie nie rozepnie się przypadkiem.
W kontekście silonaczepy Feldbinder ma to dwa wymiary:
- Ciągłość rozładunku — w EUT cały rozładunek jest pneumatyczny; rozpięcie złącza w trakcie operacji przerywa cykl i powoduje pylenie materiału.
- Bezpieczeństwo i czystość — niekontrolowane rozłączenie pod ciśnieniem to ryzyko dla obsługi oraz, w naczepach food-grade, naruszenie czystości otoczenia rozładunku.
Z tego powodu obejmy zabezpieczające traktujemy jako obowiązkowe wyposażenie eksploatacyjne każdego połączenia Storz, a nie opcjonalny dodatek — i prowadzimy je w pełnym zakresie rozmiarów C/B/A oraz 90/100.
Najczęstsze problemy
Z praktyki serwisowej i eksploatacyjnej:
- Brak obejmy na połączeniu — najczęstsza przyczyna samoczynnego rozpinania złącza Storz w trakcie rozładunku.
- Korozja taśmy — przy uszkodzonej powłoce ocynku w warunkach soli drogowej; obejma traci wytrzymałość, należy wymienić.
- Zużyta okładzina gumowa — gdy guma się wykrusza, obejma gorzej trzyma się na nasadzie; wymiana całej obejmy.
- Niewłaściwy rozmiar — obejma za duża nie blokuje obrotu, za mała nie da się założyć; dobór do rozmiaru Storz (C/B/A/90/100).
Dostępność i dostawa
Magazyn obejm zabezpieczających Storz prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Popularne rozmiary C, B, A oraz 90/100 mamy zwykle od ręki.
Dostawa kurierem na terenie Polski i UE, możliwe zamówienia zgrupowane z innymi częściami Storz (klucze, młotki, redukcje). W sprawie dostępności i wyceny — zapytaj o wycenę.
Powiązane kategorie
- Obejmy redukcji Storz — zabezpieczenia wzmocnione złączy i redukcji Storz.
- Młotki i klucze Storz — klucze do złączy i młotek gumowy do obstukiwania silosa.
- Części Feldbinder EUT — pełen zakres części do silonaczepy poziomej.
- Części Feldbinder KIP — hydraulika i uszczelnienia silosa uchylanego.
- Zobacz też: hub części zamiennych, serwis silonaczep PHS Magnum.
Zobacz też: Ta kategoria w katalogu całej sieci PHS Magnum (wszystkie marki) →
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
