Feldbinder EUT i KIP to dwa odrębne typy silonaczep do materiałów sypkich – EUT to poziome silo pneumatyczne ze stali nierdzewnej (aeracja), KIP to aluminiowa silonaczepa ciśnieniowa ze zbiornikiem uchylanym hydraulicznie. Różnią się konstrukcją zbiornika, zasadą rozładunku, typowymi ładunkami i zakresem serwisu. PHS Magnum w Choruli serwisuje oba typy: spawanie nierdzewne EUT, armatura, rewizje TDT; układy hydrauliczne i zawias KIP.
Naczepa nierdzewna typy – EUT i KIP w ofercie Feldbinder
Feldbinder Spezialfahrzeugwerke GmbH produkuje od kilkudziesięciu lat naczepy do materiałów sypkich. Dwa najbardziej rozpoznawalne typy to EUT (silo aeracyjne) i KIP (Kippbehälter – zbiornik uchylny). Mimo że oba służą do transportu materiałów luzem, ich konstrukcja, zasada rozładunku i wymagania serwisowe są zasadniczo różne. Podobny podział na dwie filozofie rozładunku występuje u innych producentów – por. porównanie serii Spitzer SF i SK.
Feldbinder EUT – poziome silo pneumatyczne ze stali nierdzewnej
Budowa i zasada działania
EUT to szczelny zbiornik cylindryczny lub owalny wykonany z blachy stali nierdzewnej (najczęściej 1.4301/304L lub 1.4404/316L), montowany poziomo na ramie naczepy. Pojemność typowych naczep EUT wynosi od 30 do 60 m³, choć spotykane są też wersje dwukomorowe i trójkomorowe o łącznej pojemności ponad 80 m³.
Rozładunek pneumatyczny – jak działa:
- Sprężarka ciągnika tłoczy powietrze (0,3–0,5 bar) do komory zbiorczej pod dnem zbiornika
- Powietrze przechodzi przez przepony aeracyjne (poduszki z tkaniny filtracyjnej lub membrany z PTFE) i fluidyzuje materiał sypki
- Sfluidyzowany materiał płynie jak ciecz w kierunku czopa rozładunkowego (DN100 lub DN150)
- Ciśnieniem wewnętrznym (do 1,5–2,0 bar w fazie transportu pneumatycznego) materiał przetłaczany jest rurociągiem do silosu odbiorczego
Cały proces odbywa się przy zamkniętym zbiorniku – materiał nie ma kontaktu z atmosferą, wilgocią ani zanieczyszczeniami zewnętrznymi. To kluczowa zaleta przy transporcie produktów spożywczych i farmaceutycznych. O diagnozie problemów z fluidyzacją i usterkach rozładunku pneumatycznego silonaczep pisze osobno Aleksy Pasternak.
Typowe ładunki EUT
- Granulat polietylenowy (PE) i polipropylenowy (PP)
- Mąka spożywcza, skrobia, cukier puder
- Mączki mineralne (kreda, kaolin, talk)
- Suche produkty farmaceutyczne luzem
- Granulat PVC, ABS i inne tworzywa termoplastyczne
Zbiorniki EUT stosowane przy transporcie żywności muszą spełniać standard Ra ≤ 0,8 µm (chropowatość powierzchni wewnętrznej) oraz wymagania rozporządzenia (WE) 1935/2004 lub FDA 21 CFR w zakresie materiałów do kontaktu z żywnością.
Feldbinder KIP – uchylana silonaczepa ciśnieniowa
Budowa i zasada działania
KIP (Kippsilo) to aluminiowa silonaczepa ciśnieniowa ze zbiornikiem uchylanym hydraulicznie, osadzonym na ramie z zawiasem tylnym. Według producenta seria obejmuje pojemność 38–66 m³ (feldbinder.com). To zbiornik ciśnieniowy – rozładunek odbywa się pneumatycznie, a uchylenie wspomaga całkowite opróżnienie materiałów słabo płynących.
Rozładunek pneumatyczny wspomagany uchyleniem – jak działa:
- Cylinder hydrauliczny (siłownik teleskopowy lub podpórkowy) podnosi przednią część zbiornika do kąta uchylenia ok. 45–50°
- Sprężone powietrze (ok. 2 bar) napowietrza materiał i wprowadza ciśnienie transportowe wewnątrz zbiornika
- Materiał płynie ciśnieniowo do rury rozładunkowej, a uchylenie zbiornika zapewnia całkowite opróżnienie pozostałości
- Po opróżnieniu zbiornik opada z powrotem na ramę i jest ryglowany zamkami mechanicznymi
KIP łączy układ hydrauliczny (uchylanie) z instalacją pneumatyczną (rozładunek ciśnieniowy). Uchylenie ułatwia rozładunek materiałów słabo płynących, które nie opróżniają się w pełni z poziomego zbiornika.
Typowe ładunki KIP
- Cement i wapno – ciężkie, słabo płynące materiały budowlane
- Popioły lotne – uboczny produkt energetyki, transportowany luzem
- Proszki chemiczne o słabej płynności – po weryfikacji kompatybilności
- Materiały pylące z tendencją do zbrylania, gdzie uchylenie wspomaga rozładunek
Różnice w serwisie EUT i KIP
| Element | EUT (pneumatyczny) | KIP (uchylny, ciśnieniowy) |
|---|---|---|
| Armatura rozładunkowa | Czop DN100–150, zawór denny, przepustnica | Rura rozładunkowa, zawory pneumatyczne, uszczelnienia |
| Poduszki aeracyjne | Wymiana co 3–7 lat lub przy uszkodzeniu | Aeracja wspomagana uchyleniem |
| Układ hydrauliczny | Nie dotyczy (lub pomocniczy) | Cylinder teleskopowy, pompa, przewody, siłownik |
| Zawias/oś uchylania | Nie dotyczy | Kontrola co 12 mies., smarowanie, wymiana tulei |
| Spawanie zbiornika | Certyfikowany spawacz ISO 9606-1 (nierdzewna) | Spawanie aluminium (zbiornik ciśnieniowy) |
| Rewizja TDT | Obligatoryjna (zbiornik ciśnieniowy) | Obligatoryjna (zbiornik ciśnieniowy) |
| Pasywacja po naprawie | Obowiązkowa dla wersji spożywczych | Nie dotyczy (aluminium) |
Serwis EUT – na co zwrócić uwagę
Najczęstsze usterki EUT zgłaszane do PHS Magnum:
- Wyciek armatury – zużyte uszczelnienie EPDM lub PTFE przy czopie rozładunkowym. Objaw: ślad produktu na zewnątrz zbiornika po rozładunku. Wymiana uszczelnienia: 1–2 godziny robocizny.
- Uszkodzone poduszki aeracyjne – pęknięcie membrany lub zatkanie przepon. Objaw: nierównomierna fluidyzacja, zaleganie materiału w komorze. Wymiana: demontaż dna zbiornika, wymiana sekcji aeracyjnych.
- Korozja przy spoinach – szczególnie przy zbiornikach transportujących materiały zawierające chlorki lub przy nieprawidłowej pasywacji po naprawie. Naprawa: spawanie 304L/316L + pasywacja + pomiar Ra.
- Zawór bezpieczeństwa – przegląd i legalizacja co rewizję TDT.
Uszczelnienia, poduszki aeracyjne i armaturę do tych napraw znajdziesz w katalogu części do Feldbinder EUT.
Serwis KIP – na co zwrócić uwagę
Najczęstsze usterki KIP:
- Wyciek oleju z cylindra hydraulicznego – zużyte uszczelnienia siłownika. Objaw: ślad oleju na ramie naczepy lub siłowniku. Wymiana uszczelnień lub siłownika.
- Pęknięcie spawu zbiornika – szczególnie przy tylnej ścianie i zawiasie, gdzie naprężenia są największe. Naprawa spawalnicza aluminium z dokumentacją.
- Zużycie zawiasu tylnego – luzy w tulejach, gwałtowne opuszczanie zbiornika. Wymiana tulei bronzowych lub całego zestawu zawiasowego.
- Nieszczelność armatury rozładunkowej – zużyte uszczelnienia rury rozładunkowej lub zaworów pneumatycznych. Objaw: ślad produktu po rozładunku. Wymiana uszczelnień.
Uszczelnienia cylindra, sworznie zawiasu i armaturę rozładunkową znajdziesz w katalogu części do Feldbinder KIP.
Który model wybrać – EUT czy KIP?
Wybór między EUT a KIP zależy przede wszystkim od rodzaju przewożonego materiału i wymagań odbiorców:
Wybierz EUT, gdy:
- Materiał jest pyłowy lub drobnoziarnisty (mąka, granulat PE/PP, cukier puder)
- Odbiorca wymaga hermetycznego transportu i dokumentacji czystości zbiornika
- Transport produktów spożywczych, farmaceutycznych lub chemicznych wysokiej czystości
- Konieczna jest praca pod ciśnieniem przy rozładunku do silosów odbiorczych na dużych wysokościach
Wybierz KIP, gdy:
- Materiał jest ciężki i słabo płynący (cement, wapno, popioły, proszki pylące)
- Materiał nie opróżnia się w pełni z poziomego zbiornika i wymaga wspomagania uchyleniem
- Potrzebny jest ciśnieniowy rozładunek do silosów odbiorczych
- Transport materiałów z tendencją do zbrylania

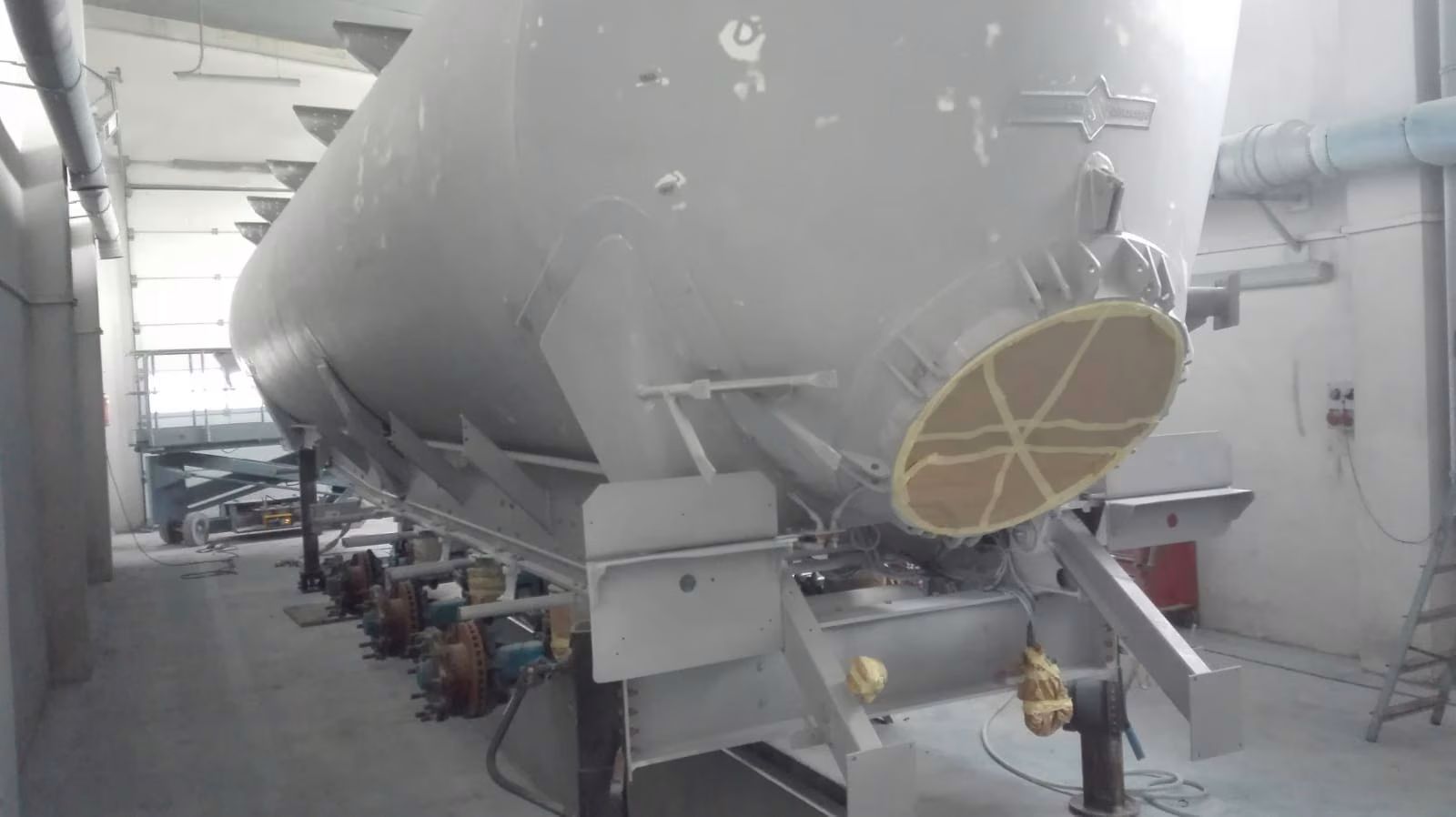

PHS Magnum – serwis Feldbinder EUT i KIP w Choruli
PHS Magnum świadczy kompleksowy serwis obu typów naczep Feldbinder w centrum serwisowym w Choruli k. Opola (4 km od A4, 180 km od granicy DE):
- Spawanie zbiorników EUT ze stali nierdzewnej 304L/316L, certyfikowani spawacze ISO 9606-1
- Pasywacja i pomiar Ra – protokoły wymagane przez TDT i spedytorów spożywczych
- Wymiana armatury dolnej EUT: czopy, uszczelnienia, zawory
- Naprawa i wymiana cylindrów hydraulicznych KIP
- Regeneracja zawiasów i rygli KIP
- Rewizje TDT zbiorników ciśnieniowych EUT
